Läpiajettavat esikäsittelylinjat
Sinkopuhdistus - esikäsittelylinjat
Edustamme Gostol TST on johtavia sinkoteknologian valmistajia. Heidät tunnetaan kautta vuosien korkeasta laadustaan sekä innovatiivisesta kehitystyöstä. Gostolin sinkoja on käytössä laajalti Suomessa eri tyyppisissä teollisuus prosesseissa.
Esikäsittelylinjoja käytetään teräslevyjen ja profiilien sekä teräsrakenteiden pohjamaalaukseen ennen lopullista pintakäsitellyä. Toimitamme eri tyyppisiä valmiita esikäsittelylinjoja jotka on mahdollista liittää yleisimpiin sinkoihimme kuten rullaratasinko, putkisinko sekä riippuratasinko.
Prosessissa sinkoamalla poistetaan teräspinnoilta ruoste ja epäpuhtaudet jonka jälkeen pintaan ruiskutetaan pohjamaali automaattisella maalausyksiköllä varastointia tai loppukäsittelyä varten. Kaikki prosessit on automatisoitu ja näin ollen varmistaa tasaisen laadun sekä tarjoaa kustannussäästöjä suurilla volyymeillä. Teknisesti esikäsittelylinja on mahdollista yhdistää tehtaan muihin tuotantoprosesseihin, esim. leikkaus, oikaisu, hitsaus, pintamaalaus sekä yhdistää automaatiojärjestelmät.
Esikäsittelylinjan yleinen rakenne
- Syöttörata ja syöttölaitteistot
- Esilämmityskammio
- Sinkopuhdistuskone
- Maalauskammio
- Kuivauskammio
- Merkkausasema
- Ulostulorata ja tyhjennyslaitteistot
Rullarata esikäsittelylinjat

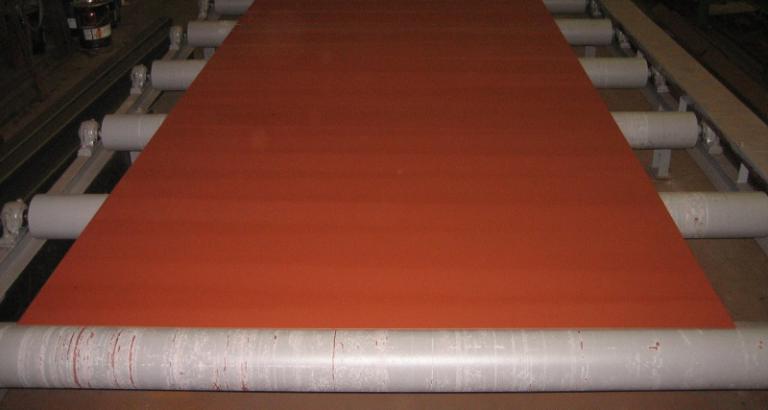

Rullarata mallisilla esikäsittelylinjo käytetään teräslevyjen ja profiilien sinkoukseen ja maalaukseen. Linjastoon on integroitavissa esilämmitys, sinkous, maalaus, kuivaus sekä syöttö- ja tyhjennyslaitteistot.
| Singon tyyppi | P-1250 | P-1600 | P-2000 | P-2500 | P-3000 | P-3500 | P-4000 |
|---|---|---|---|---|---|---|---|
| Levyjen max leveys (mm) | 1250 | 1600 | 2000 | 2500 | 3000 | 3500 | 4000 |
| Profiilien max leveys (mm) | 800 | 1200 | 1600 | 1800 | 2000 | 2200 | 2600 |
| Kappaleiden max korkeus (mm) | 500 | 450 | 450 | 450 | 450 | 500 | 500 |
| Ajonopeus ( m/min) | 0.5-4.0 | 0.5-4.0 | 0.4-2.4 | 0.4-2.4 | 0.4-2.4 | 1.0-6.0 | 1.0-6.0 |
| Kokonaisteho (kW) | 130 | 150 | 250 | 280 | 310 | 500 | 600 |
| Lämmitysenergian kulutus (kW) | 290 | 410 | 520 | 640 | 760 | 1800 | 2300 |
| Poistoilman määrä (m3/h) | 18000 | 26000 | 34000 | 38000 | 42000 | 60000 | 75000 |
Riippurata esikäsittelylinjat

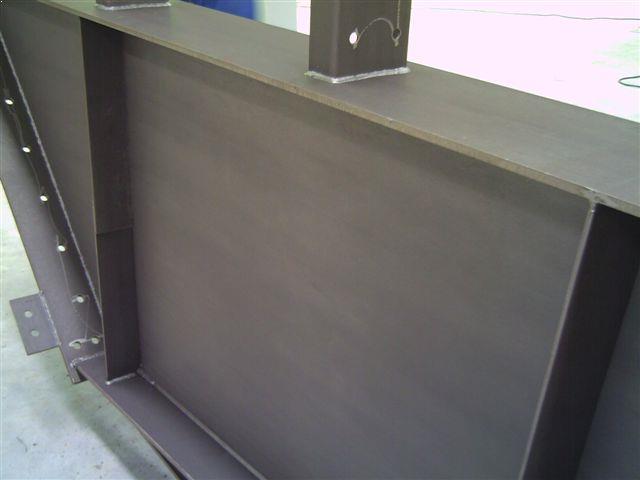

Riippurata mallisilla esikäsittelylinjoja käytetään teräsrakenteiden ja koneen osien sinkoukseen ja maalaukseen. Linjastoon on integroitavissa esilämmitys, sinkous, maalaus, kuivaus sekä riippurata asiakkaan omien toiveiden mukaan, esim P&F tai motorisoidut kuljetinvaunut.
| Singon tyyppi | VPP-300×600 | VPP-500×1200 | VPP-800×2000 | VPP-1000×2500 | VPP-1200×3000 |
|---|---|---|---|---|---|
| Kappaleiden max mitat a x b (mm) | 300×600 | 500×1200 | 800×2000 | 1000×2500 | 1200×3000 |
| Ajonopeus (m/min) | 0.5-2.5 | 0.5-2.5 | 0.5-2.5 | 0.5-2.5 | 0.5-2.5 |
| Kokonaisteho (kW) | 41 | 72 | 143 | 147 | 157 |
| Lämmitysenergian kulutus (kW) | 110 | 180 | 390 | 510 | 620 |
| Poistoilman määrä (m3/h) | 6000 | 12000 | 18000 | 22000 | 25000 |
| Paineilman kulutus 6 bar (Nm3/min) | 0.4 | 0.8 | 1.1 | 1.4 | 1.6 |
| Sinko korkeus (mm) | 4700 | 6100 | 6700 | 7900 | 7500 |
| Sinko leveys (mm) | 5400 | 5600 | 6500 | 10500 | 6300 |
| Sinko pituus (mm) | 14000 | 16000 | 25000 | 52000 | 52000 |
| Perustus syvyys (mm) | without foundations | 1500 | 1750 | 800 | 1500 |
