Lämpökäsittelyuunit ja kuivaimet
Ilma-atmosfääri lämpökäsittelyuunit ja kuivaimet
Lac tarjoaa erittäin laajan valikoiman erilaisiin käyttökohteisiin lämpökäsittelyuuneja ja kuivaimia. Valikoimassa lämpökäsittelyuunit pienistä laboratorio uuneista aina suuriin teollisuusuuneihin ja täydellisiin lämpökäsittelylinjastoihin.
Uttis tarjoaa raskaan sarjan teollisuuden lämpökäsittelyuuneja. Uunit voidaan valita joko sähkö- tai kaasukäyttöisiksi.
Seco Warwick on johtavia vakuumi ja atmosfääri teknologian uunivalmistajia ja kokonaisten linjastojen valmistajia.

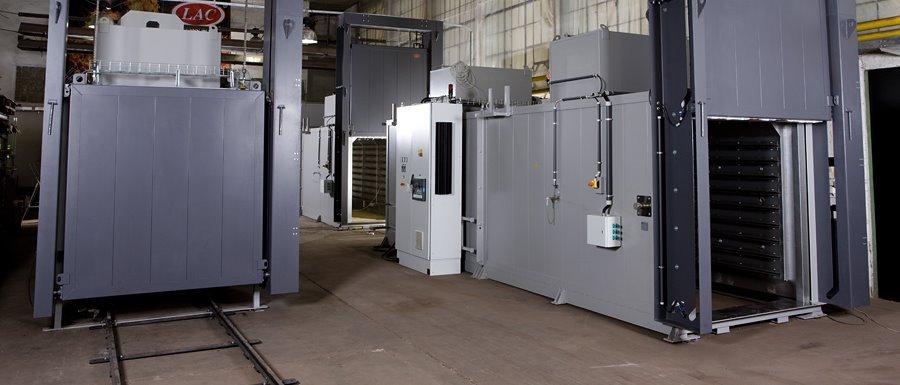

LAC:n lämpökäsittelyuunit ja kuivaimet
LAC S-sarjan kammio kuivain 100 - 300 °C
- Suunniteltu max 300 °C käyttölämpötilaan
- S-sarjan kuivaimet on suunniteltu pääosin kuivaukseen, vulkanointiin, esilämmitykseen ja eri materiaalien kovettamiseen. Kuivaimien rst-muhvit takaavat pitkän käyttöiän sillä ne ovat kemiallisesti ja mekaanisesti kestäviä. Sisäinen vaakasuora ilmankierto varmistaa tasaisen lämmön jakautumisen .
Uuni tyyppi | Tmax °C | Suositeltu käyttö lämpötila °C | Tilavuus l | Ulkomitat (w×h×d) mm | Sisämitat (w×h×d) mm | Hyllyt kpl | Paino kg | Puhaltimet kpl | Syöttö kW | Suojaus | Jännite V | Pohjan max panostus kg |
---|---|---|---|---|---|---|---|---|---|---|---|---|
S 60/02 | 200 | 100 – 200 | 60 | 1050×1350×950 | 450×300×450 | 1 | 60 | 1 | 2 | 16/1 | 230 | 40 |
S 100/02 | 200 | 100 – 200 | 100 | 1050×1550×1000 | 450×500×450 | 1 | 180 | 2 | 3 | 16/1 | 230 | 50 |
S 250/02 | 200 | 100 – 200 | 240 | 1400×1550×1200 | 800×500×600 | 1 | 250 | 1 | 4 | 16/3 | 400 | 70 |
S 400/02 | 200 | 100 – 200 | 380 | 1400×1750×1200 | 800×800×600 | 1 | 350 | 1 | 4 | 16/3 | 400 | 70 |
S 60/03 | 300 | 100 – 300 | 60 | 1050×1350×950 | 450×300×450 | 1 | 60 | 1 | 3 | 16/1 | 230 | 40 |
S 100/03 | 300 | 100 – 300 | 100 | 1050×1550×1000 | 450×500×450 | 1 | 180 | 2 | 3 | 16/1 | 230 | 50 |
S 250/03 | 300 | 100 – 300 | 240 | 1400×1550×1200 | 800×500×600 | 1 | 250 | 1 | 4 | 16/3 | 400 | 70 |
S 400/03 | 300 | 100 – 300 | 380 | 1400×1850×1200 | 800×800×600 | 1 | 350 | 1 | 6 | 16/3 | 400 | 70 |
- Kuivaus
- Vulkanisointi
- Kovetus
- Matalan lämpötilan lämpökäsittely
- Poltto ja hehkutushäviö
- Esilämmitys
- Metallien lämpökäsittely
- Materiaalien testaus (PS)
- Hehkutus
- Lämmitys
- Muottien ja keernojen kuivaus
- Muottien ja puolivalmisteiden esilämmitys
- Valujen esilämmitys
- Esilämmitys ennen taontaa
- Karkaisu
- Helppo asentaa ja käyttää
- Asiakaskohtaiset säädöt
- Toimitusaika 6 viikkoa
- 24 kuukauden takuu
- Alhainen lämpötila
- Tasainen lämmön jakautuminen
- Mekaanisesti ja kemiallisesti kestävä
- Helppo lämmitystehon nosto
- Huoltoystävällinen

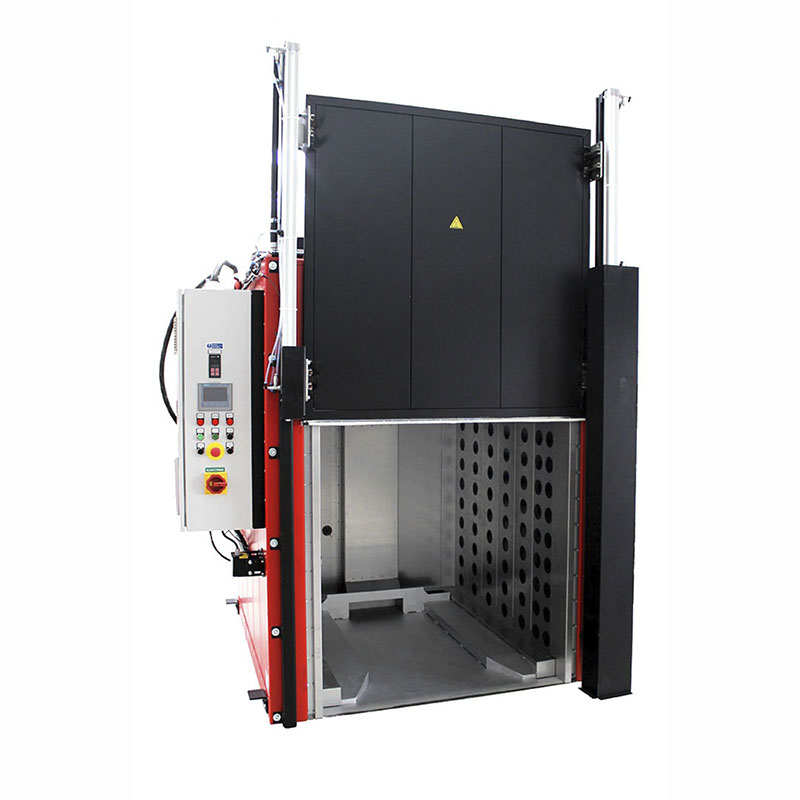

LAC SV-sarjan kammio kuivain 100 - 300 °C
- SV Mk.II kuivaimet ovat päivitettyjä malleja vanhasta SV-sarjasta
- Kammiokuivaimia voidaan käyttää useisiin eri käyttötarkoituksiin, kuivaus, karkaisu, esilämmitys, vulkanisointi, alumiinin keinotekoinen ikääntyminen, jne. Kuivaimissa on erittäin tarkka lämmön jakautuminen. Tarjolla on myös laajalti eri asiakaskohtaisia modifikaatioita sekä kuivaimella on myös nopea toimitusaika.
Uuni tyyppi | Tmax °C | Tmax pitkäaikainen käyttö °C | Tilavuusl | Ulkomitat (w×h×d) mm | Sisämitat (w×h×d) mm | Syöttö kW | Paino kg | Jännite V | Suojaus | Max pohjan panostus kg |
---|---|---|---|---|---|---|---|---|---|---|
SV 650/30 Mk.II | 300 | 300 | 650 | 1800×1750×1200 | 1000×800×800 | 12 | 610 | 400 | 25/3 | 150 |
SV 1001/30 Mk.II | 300 | 300 | 1000 | 1800×2150×1200 | 1000×1200×800 | 12 | 715 | 400 | 25/3 | 200 |
SV 1002/30 Mk.II | 300 | 300 | 1000 | 1800×1950×1400 | 1000×1000v1000 | 12 | 760 | 400 | 25/3 | 200 |
SV 1501/30 Mk.II | 300 | 300 | 1500 | 1800×2750×1200 | 1000×1800v800 | 18 | 870 | 400 | 40/3 | 350 |
SV 1502/30 Mk.II | 300 | 300 | 1500 | 1800×2050×1800 | 1000v1100v1400 | 18 | 990 | 400 | 40/3 | 350 |
SV 1700/30 Mk.II | 300 | 300 | 1700 | 1800×2650×1400 | 1000×1700×1000 | 24 | 970 | 400 | 50/3 | 400 |
SV 2400/30 Mk.II | 300 | 300 | 2400 | 1800×2650×1800 | 1000×1700×1400 | 24 | 1200 | 400 | 50/3 | 600 |
SV 3001/30 Mk.II | 300 | 300 | 3000 | 1800×3150×1800 | 1000×2200×1400 | 24 | 1400 | 400 | 50/3 | 700 |
SV 3002/30 Mk.II | 300 | 300 | 3000 | 1800×2650×2200 | 1000×1700×1800 | 24 | 1450 | 400 | 50/3 | 700 |
SV 3300/30 Mk.II | 300 | 300 | 3300 | 1900×2950×1900 | 1100×2000×1500 | 24 | 1450 | 400 | 50/3 | 800 |
SV 4000/30 Mk.II | 300 | 300 | 4000 | 2000×2950×2000 | 1200×2000×1600 | 30 | 1550 | 400 | 63/3 | 1200 |
SV 4500/30 Mk.II | 300 | 300 | 4500 | 2800×2150×2300 | 2000×1200×1900 | 36 | 1800 | 400 | 80/3 | 2000 |
SV 5000/30 Mk.II | 300 | 300 | 5000 | 2500×2650×2100 | 1700×1700×1700 | 48 | 1750 | 400 | 100/3 | 2000 |
SV 6001/30 Mk.II | 300 | 300 | 6000 | 2700×3150×1800 | 1900×2200×1400 | 58 | 1850 | 400 | 125/3 | 2000 |
SV 6002/30 Mk.II | 300 | 300 | 6000 | 2800×2450×2400 | 2000×1500×2000 | 58 | 2050 | 400 | 125/3 | 2000 |
SV 8000/30 Mk.II | 300 | 300 | 8000 | 2800×2950×2400 | 2000×2000×2000 | 72 | 2300 | 400 | 160/3 | 2000 |
- Kuivaus
- Vulkanisointi
- PInnan kovetus
- Granulaattien kuivaus
- Sähkökomponenttien poltto
- Materiaalien esilämmitys ennen jatkokäsittelyä
- Muottien ja puolivalmisteiden esilämmitys
- Alumiinin ja seosten keinotekoinen ikääntyminen
- Alhaisen lämpötilan karkaisu
- Muottien ja keernojen kuivaus
- Kumi ja sähkökomponenttien karkaisu
- Poltto
- Elimination of acid brittleness
- Helppo asentaa ja käyttää
- Varaosat löytyy suoraan tehtaalta hyllystä
- Asiakaskohtaiset säädöt
- Toimitusaika 5 viikkoa
- Alhainen lämpötila
- Lämpötilan jakautuminen ∆T 6 °C/∆T 10 °C
- Nopea maksimi lämpötilan saavutus
- 24 kuukauden takuu
- Huoltoystävällinen
LAC SVK-sarjan vaunuarina kammio kuivain 100 - 400 °C
- Matalan lämpötilan vaunuarinauuni pakotetulla kierrolla
- SVK-sarjan vaunuarina kammiokuivaimet ja kammiouunit on suunniteltu isojen ja raskaiden kappaleiden helppoon panostukseen joko nosturin tai muun nostolaitteen avulla. Kammio kestää hyvin korroosiota ja mekaanista stressiä.
Uuni tyyppi | Tmax °C | Suositeltu käyttö lämpötila °C | Tilavuus l | Ulkomitat (w×h×d) mm | Sisämitat (w×h×d) mm | Syöttö kW | Kierrätys puhallin kW | Ulostulo puhallin kW | Kierrätys m3/h | Paino kg | Jännite V | Suojaus |
---|---|---|---|---|---|---|---|---|---|---|---|---|
SVK 1000/25 | 250 | 100 – 250 | 1020 | 1600x2400x1650 | 900x900x1260 | 27 | 1 x 1,5 | 0.55 | 1000 | 1200 | 400 | 63/3 |
SVK 1500/25 | 250 | 100 – 250 | 1500 | 1800x2500x1900 | 1000x1000x1500 | 45 | 1 x 1,5 | 0.55 | 2000 | 1400 | 400 | 100/3 |
SVK 2000/25 | 250 | 100 – 250 | 2000 | 1800x2500x2400 | 1000x1000x2000 | 54 | 1 x 1,5 | 0.55 | 2000 | 1500 | 400 | 125/3 |
SVK 3600/25 | 250 | 100 – 250 | 3600 | 2100x2900x2900 | 1200x1200x 2500 | 63 | 1 x 1,5 | 0.55 | 3000 | 1800 | 400 | 160/3 |
SVK 4500/25 | 250 | 100 – 250 | 4330 | 2100x2900x3400 | 1200x1200x3000 | 72 | 1 x 1,5 | 0.55 | 3000 | 1900 | 400 | 160/3 |
SVK 7200/25 | 250 | 100 – 250 | 7200 | 2400x3600x3400 | 1500x1600x3000 | 84 | 1 x 1,5 | 0.55 | 5000 | 1900 | 400 | 160/3 |
SVK 15000/25 | 250 | 100 – 250 | 15200 | 3500x4400x4650 | 2000x1900x4000 | 120 | 2 x 5,5 | 0.55 | 6000 | 6500 | 400 | 400/3 |
SVK 20000/25 | 250 | 100 – 250 | 20000 | 3500x4500x5700 | 2000x2000x5000 | 168 | 2 x 5,5 | 0.55 | 8000 | 7500 | 400 | 400/3 |
SVK 30000/25 | 250 | 100 – 250 | 30000 | 4000x4500x6700 | 2500x2000x6000 | 204 | 3 x 5,5 | 0.55 | 10000 | 9000 | 400 | 630/3 |
SVK 1000/45 | 450 | 100 – 400 | 1020 | 1600x2400x1650 | 900x900x1260 | 40.5 | 1 x 1,5 | 0.55 | 1000 | 1250 | 400 | 100/3 |
SVK 1500/45 | 450 | 100 – 400 | 1500 | 1800x2500x1900 | 1000x1000x1500 | 49.5 | 1 x 1,5 | 0.55 | 2000 | 1450 | 400 | 100/3 |
SVK 2000/45 | 450 | 100 – 400 | 2000 | 1800x2500x2400 | 1000x1000x2000 | 66 | 1 x 1,5 | 0.55 | 2000 | 1550 | 400 | 160/3 |
SVK 3600/45 | 450 | 100 – 400 | 3600 | 2100x2900x2900 | 1200x1200x 2500 | 78 | 1 x 1,5 | 0.55 | 3000 | 1850 | 400 | 160/3 |
SVK 4500/45 | 450 | 100 – 400 | 4300 | 2100x2900x3400 | 1200x1200x3000 | 84 | 1 x 1,5 | 0.55 | 3000 | 1950 | 400 | 200/3 |
SVK 7200/45 | 450 | 100 – 400 | 7200 | 2400x3600x3400 | 1500x1600x3000 | 96 | 2 x 5,5 | 0.55 | 5000 | 2850 | 400 | 250/3 |
SVK 15000/45 | 450 | 100 – 400 | 15200 | 3500x4400x4650 | 2000x1900x4000 | 144 | 2 x 5,5 | 0.55 | 6500 | 6550 | 400 | 400/3 |
SVK 20000/45 | 450 | 100 – 400 | 20000 | 3500x4500x5700 | 2000x2000x5000 | 180 | 2 x 5,5 | 0.55 | 8000 | 7550 | 400 | 400/3 |
SVK 30000/45 | 450 | 100 – 400 | 30000 | 4000x4500x6700 | 2500x2000x6000 | 216 | 3 x 5,5 | 0.55 | 10000 | 9050 | 400 | 630/3 |
- Muottien ja keernojen kuivaus
- Keinotekoinen ikääntyminen
- Valujen esilämmitys
- Muottien esilämmitys
- Esilämmitys ennen taontaa
- Kuivaus
- Kovetus
- Karkaisu
- Poltto
- Vulkanisointi
- Esilämmitys
- Granulaattien kuivaus
- Sähkökomponenttien poltto
- Helppo käyttää
- 24 kuukauden takuu
- Alhainen lämpötila
- Tasainen lämmön jakautuminen
- Mekaanisesti ja kemiallisesti kestävä
- Helppo lämpötilan nosto
- Huoltoystävällinen
LAC VKK-sarjan vaunuarinauunit 700 - 1250 °C
- Täyttää korkeimmatkin poltto vaatimukset
- Tämä uuni on tarkoitettu ammattilaisten ja tuotantolaitosten käyttöön
Uuni tyyppi Tmax °C Suositeltu käyttö lämpötila °C Tilavuus l Ulkomitat (w×h×d) mm Sisämitat (w×h×d) mm Syöttö kW Paino kg Suojaus Jännite V Vaunun maksimi panostus kg
VKK 1000/12 1280 700 – 1200 1170 2250×2000×2350 1100×900×1300 45 1500 80/3 400 2000
VKK 1500/12 1280 700 – 1200 1500 2250×2100×2550 1100×1000×1500 70 1800 125/3 400 3500
VKK 2000/12 1280 700 – 1200 2000 2250×2100×3100 1100×1000×2000 95 2200 160/3 400 3500
VKK 3000/12 1280 700 – 1200 3025 2400×2200×3600 1100×1100×2500 130 2500 250/3 400 4500
VKK 5000/12 1280 700 – 1200 5080 2500×2700×4400 1400×1500×3400 160 3200 400/3 400 5000
VKK 7000/12 1280 700 – 1200 7084 2500×2700×5800 1400×1500×4600 195 4000 400/3 400 8000
VKK 1000/13 1340 700 – 1250 1170 2250×2000×2350 1100×900×1300 65 1500 125/3 400 2000
VKK 1500/13 1340 700 – 1250 1500 2250×2100×2550 1100×1000×1500 95 1800 160/3 400 3500
VKK 2000/13 1340 700 – 1250 2000 2250×2100×3100 1100×1000×2000 115 2200 200/3 400 3500
VKK 3000/13 1340 700 – 1250 3025 2400×2200×3600 1100×1100×2500 160 2500 400/3 400 4500
VKK 5000/13 1340 700 – 1250 5080 2500×2700×4400 1400×1500×3400 200 3200 400/3 400 5000
VKK 7000/13 1340 700 – 1250 7084 2500×2700×5800 1400×1500×4600 265 4000 630/3 400 8000
Vakiovarusteet:
- HtIndustry/Ht205 controller (30 programmes with 15 steps each)
- resistance heating (meanders on the sides and spirals in the bogie)
- heating from five sides (four sides and the bogie)
- insulation using a mineral-fibre mat
- ventilation flap with manual control
- manually driven furnace bogie
- rail with a length of 2.5 times the depth of the furnace on the floor-based variant
- limit unit
- door opened to the left, placed in a “C” suspension
- switchboard on side of furnace (VKK 1000 through VKK 2000 and VKK 3000/12) larger models have free-standing box switchboard
- solid state switching relay for noise-free operation
Lisävarusteet:
- Ht200 controller (30 programmes with 25 steps each, USB interface)
- graphic temperature recorder
- metal plates on the bogie’s operational surface (usable only for temperature up to 1000 °C)
- ammeters for checking the state of the heating elements (numbers based on number of phases connected to the heating)
- automatic ventilation flap
- RS232 or EIA485 interface
- HtMonit set (software + interface)
- measuring loop calibration
- installation of facility (to ensure that this facility is brought into operation properly, we recommend installation by an LAC specialist)
- optimisation of the temperature field for DIN 17052-1 ΔT10 °C in the internal usable space (in an empty furnace at a temperature of 1100 °C), for sizes up to VKT 5000 inclusive
- door opening towards the top (electro-hydraulically)
- bogie carriage electric drive
- second door
- second bogie carriage, manual or electric drive
- flue gases combustion chamber
- refractory-brick lining and refractory concrete portal
- demand for temperature distribution for furnaces in the VKNC 7000 size and larger
- gas heating
- uncontrolled forced overpressure cooling
- controlled forced overpressure cooling
- rails embedded in the floor
- Tasainen oven käyttö joka varmistaa hyvän eristyksen
- Tasainen lämmön jakautuminen sisäosissa seinissä olevien lämmityselementtien ansiosta, myös ovessa
- Lämmitetty telivaunu suojatuilla lämmitys spiraaleilla
- Korkealaatuiset eristeet, alhainen energian kulutus, optiona nopea lämpötilan nosto halutulle tasolle
- Käyttötilan tuuletus estää höyryjen kondensoitumisen polton aikana, vähentää korroosiota sekä merkittävästi ulkokuoren lämpötilaa
- Ohjelmoitava erittäin tarkka lämpötilan ohjaus
- Erillinen suojalaite joka suojaa uunia vahingoittumiselta
- Puolijohderele tasaista ja äänetöntä käyttöä varten
LAC PK-sarjan kammio lämpökäsittelyuuni 700 -1250 °C
- Tukeva ja kestävä uuni karkaisuun, saatavilla myös puoli kaasu tiiviinä versiona
- PK-sarjan kammiouunit on suunniteltu karkaisuun, hehkutukseen, metallien esilämmitykseen ennen taontaan. Lämmityselementit ovat peitetty piikarbidi levyillä jotka suojaavat uunia vaurioilta. Lämmitys taphtuu kolmelta puolelta joka varmistaa tasaisen lämmönjaon käyttöalueella.
Uuni tyyppi | Tmax °C | Suositeltu käyttö lämpötila °C | Tilavuus l | Ulkomitat (w×h×d) mm | Sisämitat (w×h×d) mm | Paino kg | Syöttö kW | Suojaus | Jännite V | Max pohjan panostus kg | Max taittopöydän panostus kg |
---|---|---|---|---|---|---|---|---|---|---|---|
PK 55/12 | 1280 | 700 – 1250 | 55 | 1350×1450×1750 | 400×250×550 | 450 | 13 | 25/3 | 400 | 150 | – |
PK 105/12 | 1280 | 700 – 1250 | 105 | 1450*×1550×1850 | 500×350×600 | 660 | 21 | 40/3 | 400 | 150 | 50 |
PK 130/12 | 1280 | 700 – 1250 | 130 | 1450*×1550×2000 | 500×350×750 | 750 | 21 | 40/3 | 400 | 200 | 50 |
PK 180/12 | 1280 | 700 – 1250 | 180 | 1500*×1550×2000 | 550×400×800 | 830 | 29 | 50/3 | 400 | 200 | 50 |
PK 225/12 | 1280 | 700 – 1250 | 225 | 1550*×1700×1950 | 600×530×750 | 920 | 29 | 50/3 | 400 | 250 | 50 |
PK 350/12 | 1280 | 700 – 1250 | 350 | 1650*×1700×2300 | 700×530×1100 | 1100 | 50 | 80/3 | 400 | 300 | 50 |
PK 540/12 | 1280 | 700 – 1250 | 540 | 1550*×1900×2650 | 600×600×1500 | 1540 | 50 | 80/3 | 400 | 350 | 50 |
PK 680/12 | 1280 | 700 – 1250 | 680 | 2285×2790×2670 | 900×500×1500 | 1620 | 70 | 125/3 | 400 | 400 | – |
PK1000/12 | 1280 | 700 – 1250 | 1000 | 2300×2850×2900 | 900×700×1800 | 1980 | 70 | 125/3 | 400 | 500 | – |
PK1400/12 | 1280 | 700 – 1250 | 1400 | 2500×2850×3300 | 1100×600×2100 | 2500 | 95 | 160/3 | 400 | 800 | – |
- Preheating shell moulds
- Preheating castings
- Preheating moulds
- Preheating moulds before forging
- Homogenisation annealing
- Normalisation annealing
- Hardening
- Cementing
- Helppo käyttää
- Kestävä
- Mekaanisesti kestävät sisäiset eristeet
- Äänetön käyttö
- Asiakaskohtaiset säädöt
- Puoli kaasutiivis versio
- Käytännöllinen kääntöpöytä panostusten käsittelyyn
- Helppo oven avaus myös isommissakin malleissa
- 24 kuukauden takuu
LAC PKE-sarjan kammio lämpökäsittelyuuni 700 -1200 °C
- Soveltuvat sekä laboratorio käyttöön että teollisuus käyttöön
- Nämä uunit ovat pienemmät versiot PK-sarjan uuneista. Suunnittelussa on panostettu uunin sisävuorauksen kestävyyteen vaikka uunit ovatkin pieniä. PK-sarjan uunit lämpenevät nopeasti ja täten soveltuvat erittäin hyvin myös satunnaisempaankin käyttöön. Suosittelemme näitä uuneja pienille sarjoilla joita käsitellään manuaalisesti.
Uuni tyyppi | Tmax °C | Suositeltu käyttö lämpötila °C | Tilavuus l | Ulkomitat (w×h×d) mm | Sisämitat (w×h×d) mm | Syöttö kW | Paino kg | Suojaus | Jännite V | Max pohjan panostus kg |
---|---|---|---|---|---|---|---|---|---|---|
PKE 12/12 | 1280 | 700 – 1200 | 12.2 | 700×650×850 | 250×200×250 | 3 | 95 | 16/1 | 230 | 20 |
PKE 18/12 | 1280 | 700 – 1200 | 17.5 | 700×650×900 | 250×200×350 | 3.5 | 101 | 16/1 | 230 | 30 |
PKE 18/12R | 1280 | 700 – 1200 | 17.5 | 700×650×900 | 250×200×350 | 5.5 | 101 | 16/3 | 400 | 30 |
PKE 25/12 | 1280 | 700 – 1200 | 25 | 700×1300**×1100 | 250×200×500 | 7 | 132 | 16/3 | 400 | 50 |
PKE 45/12 | 1280 | 700 – 1200 | 44 | 800×1350**×1100 | 350×250×500 | 13 | 160 | 25/3 | 400 | 100 |
PKE 65/12 | 1280 | 700 – 1200 | 65 | 800×1350**×1300 | 350×250×750 | 16 | 195 | 32/3 | 400 | 130 |
PKE 90/12 | 1280 | 700 – 1200 | 87 | 800×1350**×1550 | 350×250×1000 | 18 | 225 | 32/3 | 400 | 150 |
- Poltto ja hehkutushäviö (PS)
- Emalin poltto (PS)
- Sintraus (PS)
- Metalli materiaalien lämpö prosessointi osittain suojatussa atmosfäärissä
- Metalli materiaalien sulatus (PS)
- Lasin kovetus
- Materiaali testaus
- Esilämmitys ennen taontaa
- Muottien esilämmitys
- Kovetus
- Hehkutus
- Sementointi
- Valujen esilämmitys
- Tasainen lämmön jakautuminen
- Soveltuu pienille sarjoille
- Teollisesti kestävä
- Helppo asentaa ja käyttää
- Asiakaskohtaiset säädöt
- Toimitusaika 5 viikkoa
- Takuu 24 kuukautta
LAC VKT-sarjan vaunuarina lämpökäsittelyuuni 700 - 1200 °C
- Isojen kappaleiden ja isojen sarjojen helppo panostus
- Tukevan rakenteen ansiosta vaunuarina kammiouunit soveltuvat raskaidenkin kappaleiden prosessointiin. Panostus lastataan uunin vaunuarinalle joka ajetaan uunin sisään. Uunia voidaan käyttää eri tyyppisiin lämpökäsittelyprosesseihin 900°C aina 1,260°C asti. Lämpötilan jakautuminen on mahdollista toteuttaa DIN 17052-1 standardin mukaisesti.
Uuni tyyppi | Tmax* °C | Suositeltu käyttö lämpötila °C | Tilavuus l | Ulkomitat (w×h×d) mm | Sisämitat (w×h×d) mm | Syöttö kW | Paino kg | Jännite V | Suojaus | Max vaunun panostus kg |
---|---|---|---|---|---|---|---|---|---|---|
VKT 800/09 | 900 | 700 – 900 | 800 | 2350×2650×2500 | 900×600×1500 | 32 | 2100 | 400 | 63/3 | 2000 |
VKT 1000/09 | 900 | 700 – 900 | 1000 | 2350×2650×3050 | 900×600×2000 | 40 | 2300 | 400 | 80/3 | 2000 |
VKT 1500/09 | 900 | 700 – 900 | 1500 | 2450×2500×3500 | 1000×600×2500 | 60 | 2550 | 400 | 100/3 | 3500 |
VKT 2000/09 | 900 | 700 – 900 | 2000 | 2250×3100×3500 | 1000×800×2500 | 80 | 2800 | 400 | 160/3 | 3500 |
VKT 3000/09 | 900 | 700 – 900 | 3000 | 2650×3250×4000 | 1000×1000×3000 | 110 | 3500 | 400 | 200/3 | 4500 |
VKT 5000/09 | 900 | 700 – 900 | 5000 | 2700×4500×4050 | 1200×1400×3000 | 130 | 4200 | 400 | 250/3 | 5000 |
VKT 7000/09 | 900 | 700 – 900 | 6700 | 2700×4500×5050 | 1200×1400×4000 | 150 | 4900 | 400 | 250/3 | 8000 |
VKT 800/12 | 1260 | 700 – 1200 | 800 | 2350×2650×2500 | 900×600×1500 | 40 | 2100 | 400 | 80/3 | 2000 |
VKT 1000/12 | 1260 | 700 – 1200 | 1000 | 2350×2650×3050 | 900×600×2000 | 60 | 2300 | 400 | 100/3 | 2000 |
VKT 1500/12 | 1260 | 700 – 1200 | 1500 | 2450×2500×3500 | 1000×600×2500 | 80 | 2550 | 400 | 160/3 | 3500 |
VKT 2000/12 | 1260 | 700 – 1200 | 2000 | 2250×3100×3500 | 1000×800×2500 | 110 | 2800 | 400 | 200/3 | 3500 |
VKT 3000/12 | 1260 | 700 – 1200 | 3000 | 2650×3250×4000 | 1000×1000×3000 | 120 | 3600 | 400 | 250/3 | 4500 |
VKT 5000/12 | 1260 | 700 – 1200 | 5000 | 2700×4500×4050 | 1200×1400×3000 | 180 | 4300 | 400 | 400/3 | 5000 |
VKT 7000/12 | 1260 | 700 – 1200 | 6700 | 2700×4500×5050 | 1200×1400×4000 | 250 | 5000 | 400 | 630/3 | 8000 |
- Preheating shell moulds
- Preheating prior to forging
- Preheating moulds
- Homogenisation annealing
- Normalisation annealing
- Soft annealing
- Annealing for stress relieving
- Recrystallisation annealing
- Artificial ageing
- Preheating castings
- Preheating before hardening
- Uunin tarkka kontrollointi PID ohjauksen avulla
- Asiakaskohtaiset säädöt
- 24 kuukauden takuu
- Tasainen lämmön jakautuminen
- Pitkä huoltoväli
- Helppo panostusten käsittely
- Kestävä
LAC KNC/H horisontaaliset kammio lämpökäsittelyuuni pakotetulla kierrolla 300 - 800 °C
- Ideaali uuni tilanteisiin joissa vaaditaan tasaista lämmön jakautumista
- Kammiouuneja pakotetulla kierrolla käytetään useisiin lämpökäsittely prosesseihin normaalissa atmosfäärissä, jossa vaaditaan tarkkaa lämpötilan jakautumista ja lämpötilakäyrän dynaamista kulkua. Yleiset prosessit karkaisu, keinotekoinen ikääntyminen, esilämmitys, kuumaliitokset, panosten testaus, kuivaus, jne.
Uuni tyyppi | Tmax °C | Suositeltu käyttö lämpötila °C | Tilavuus l | Ulkomitat (w×h×d) mm | Sisämitat (w×h×d) mm | Syöttö kW | Paino kg | Jännite V | Suojaus | Max vaunun panostus kg |
---|---|---|---|---|---|---|---|---|---|---|
KNC/H 1000/65 | 650 | 300 – 600 | 1000 | 2300×3200×2200 | 1000×1000×1000 | 36 | 1400 | 400 | 80/3 | 800 |
KNC/H 1500/65 | 650 | 300 – 600 | 1500 | 2800×3200×2200 | 1500×1000×1000 | 48 | 1600 | 400 | 100/3 | 1000 |
KNC/H 2000/65 | 650 | 300 – 600 | 2000 | 3300×3200×2200 | 2000×1000×1000 | 72 | 1900 | 400 | 160/3 | 1500 |
KNC/H 1000/85 | 850 | 300 – 800 | 1000 | 2300×3200×2200 | 1000×1000×1000 | 42 | 1500 | 400 | 80/3 | 800 |
KNC/H 1500/85 | 850 | 300 – 800 | 1500 | 2800×3300×2200 | 1500×1000×1000 | 54 | 1500 | 400 | 100/3 | 1000 |
KNC/H 2000/85 | 850 | 300 – 800 | 2000 | 3500×3300×2200 | 2000×1000×1000 | 80 | 2000 | 400 | 160/3 | 1500 |
- Normalisointi hehkutus
- Kevyt metalien hehkutus
- Pehmeä hehkutus
- Uudelleen kiteytys hehkutus
- Hehkutus, jännityksen poisto
- Keinotekoinen ikääntyminen
- Karkaisu alhaisessa lämpötilassa
- Karkaisu korkeassa lämpötilassa
- High-temperature tempering
- Kovetus
- Esilämmitys
- Muottien kuivaus
- Uunin tarkka kontrollointi PID ohjauksen avulla
- Asiakaskohtaiset säädöt
- 24 kuukauden takuu
- Pakotettu sisäinen atmosfäärinen kierto
- Tasainen lämmön jakautuminen
- Kestävä
LAC PP-sarjan hehkutus lämpökäsittelyuuni 200 - 800 °C
- Pienin uuni ilman kierrolla joka soveltuu jopa alle 600 °C lämpötiloihin
- Hehkutuksessa panostusten tasainen lämmitys onnistuu horisontaalisen sisäinen atmosfäärisen kierron avulla. Lämpötila jakautumisen tarkkuus, ohjattu nousu ja lasku sekä hallittu jäähdytys antavat täydellisen hallinnan uunin kammiossa tapahtuvasta lämpökäsittely prosessista.
Uuni tyyppi | Tmax °C | Suositeltu käyttö lämpötila °C | Tilavuus l | Ulkomitat (w×h×d) mm | Sisämitat (w×h×d) mm | Hyllyt kpl | Syöttö kW | Paino kg | Suojaus | Jännite V | Max pohjan panostus kg |
---|---|---|---|---|---|---|---|---|---|---|---|
PP 20/45 | 450 | 200 – 450 | 20 | 800×650×1000 | 300×200×350 | – | 3 | 115 | 16/1 | 230 | 30 |
PP 40/45 | 450 | 200 – 450 | 35 | 850×1450×1050 | 300×300×400 | 2 | 6 | 160 | 16/3 | 400 | 50 |
PP 70/45 | 450 | 200 – 450 | 70 | 850×1550×1150 | 350×400×500 | 2 | 8 | 190 | 20/3 | 400 | 80 |
PP 140/45 | 450 | 200 – 450 | 135 | 950×1650×1300 | 450×500×600 | 2 | 12 | 300 | 20/3 | 400 | 150 |
PP 270/45 | 450 | 200 – 450 | 270 | 1200×1750×1450 | 600×600×750 | 2 | 20 | 580 | 40/3 | 400 | 200 |
PP 540/45 | 450 | 200 – 450 | 540 | 1300×1950×1750 | 750×800×900 | 2 | 24 | 750 | 50/3 | 400 | 250 |
PP 20/65 | 650 | 300 – 600 | 20 | 800×650×1000 | 300×200×350 | – | 3 | 130 | 16/1 | 230 | 30 |
PP 40/65 | 650 | 300 – 600 | 35 | 850×1450×1050 | 300×300×400 | 2 | 6 | 200 | 16/3 | 400 | 50 |
PP 70/65 | 650 | 300 – 600 | 70 | 850×1550×1150 | 350×400×500 | 2 | 8 | 250 | 20/3 | 400 | 80 |
PP 140/65 | 650 | 300 – 600 | 135 | 950×1650×1300 | 450×500×600 | 2 | 12 | 350 | 20/3 | 400 | 150 |
PP 270/65 | 650 | 300 – 600 | 270 | 1200×1750×1450 | 600×600×750 | 2 | 20 | 580 | 40/3 | 400 | 200 |
PP 540/65 | 650 | 300 – 600 | 540 | 1300×1950×1750 | 750×800×900 | 2 | 24 | 850 | 50/3 | 400 | 250 |
PP 20/85 | 850 | 300 – 800 | 20 | 850×700×1050 | 300×200×350 | – | 3 | 130 | 16/1 | 230 | 30 |
PP 40/85 | 850 | 300 – 800 | 35 | 850×1450×1050 | 300×300×400 | 2 | 7 | 200 | 20/3 | 400 | 50 |
PP 70/85 | 850 | 300 – 800 | 70 | 900×1550×1150 | 350×400×500 | 2 | 9 | 250 | 20/3 | 400 | 80 |
PP 140/85 | 850 | 300 – 800 | 135 | 1000×1650×1250 | 450×500×600 | 2 | 14 | 350 | 25/3 | 400 | 150 |
PP 270/85 | 850 | 300 – 800 | 270 | 1200×1750×1650 | 600×600×750 | 2 | 20 | 580 | 40/3 | 400 | 200 |
PP 540/85 | 850 | 300 – 800 | 540 | 1350×1950×1800 | 750×800×900 | 2 | 30 | 850 | 50/3 | 400 | 250 |
- Poltto ja hehkutushäviö (PS)
- Emailin poltto
- Sintraus (PS)
- Esilämmitys
- Metallien lämpökäsittely
- Materiaalien testaus
- Hehkutus
- Hehkutus, jännityksen poisto
- Lämmitys ja kuivaus
- Keinotekoinen ikääntyminen
- Pehmeä hehkutus
- Uudelleen kristallisointi hehkutus
- Alhaisen lämpötilan karkaisu
- Korkean lämpötilan karkaisu
- Kovetus
- Työkaluterästen karkaisu suoja-atmosfäärissä
- Helppo asentaa ja käyttää
- Asiakaskohtaiset säädöt
- Toimitusaika 6 viikkoa
- Alhainen äänitaso
- 24 kuukauden takuu
- Tekninen tuki
- Pakotettu ilman kierto
- Ylivertainen lämmön siirto panostuksiin
- Alhainen lämpötila
- Tasainen lämmön jakautuminen
- Mekaanisesti ja kemiallisesti kestävä
- Teollisesti kestävä
LAC SC-sarjan akseli lämpökäsittelyuuni sisäisellä atmosfäärisellä kierrolla 300 - 800 °C
- Soveltuvat erittäin hyvin nosturilla panostettaviin isoihin sarjoihin
- Akseli uuneja käytetään kaikkiin lämpökäsittelyprosesseihin missä panostetaan isoja kappaleita tai sarjoja uuniin nosturin avulla. Uuni toimitetaan pakoteltulla kierrolla joka mahdollistaa nopean panostuksen lämmityksen ja paremman lämmön jakautumisen.
Uuni tyyppi | Tmax °C | Suositelty käyttö lämpötila °C | Tilavuus l | Ulkomitat (w×h×d) mm | Sisämitat (w×h×d) mm | Syöttö kW | Paino kg | Suojaus | Jännite V | Max pohjan panostus kg |
---|---|---|---|---|---|---|---|---|---|---|
SC 500/85 | 850 | 300 – 800 | 500 | 1600x2400x1800 | 800×1000 | 50 | 1210 | 100/3 | 400 | 350 |
SC 800/85 | 850 | 300 – 800 | 800 | 1800x2400x1800 | 1000×1000 | 70 | 1500 | 125/3 | 400 | 450 |
SC 1000/85 | 850 | 300 – 800 | 100 | 1800x2700x2100 | 1000×1300 | 90 | 1720 | 160/3 | 400 | 600 |
SC 1700/85 | 850 | 300 – 800 | 1500 | 2000x2700x2100 | 1200×1300 | 120 | 2200 | 250/3 | 400 | 1000 |
SC 2300/85 | 850 | 300 – 800 | 2300 | 1200x3300x2400 | 1200×2000 | 120 | 3200 | 200/3 | 400 | 1000 |
- Pehmeä hehkutus
- Uudelleen kristallisointi hehkutus
- Keinotekoinen ikääntyminen
- Alhaisen lämpötilan karkaisu
- Korkean lämpötilan karkaisu
- Kovetus
- Lämmityksen tapahtuessa seinämiä pitkin varmistetaan tasainen lämmön jakautuminen kammion sisälle
- Pakotettu ilman kierto
- Tulenkestävä teräsritilä on sijoitettu uuninpohjalle jota käytetään panostukseen ja ritilä myös mahdollistaa ilman kiertämisen uunin sisällä
LAC KNC/V-sarjan vertikaali kammio lämpökäsittelyuuni pakotetulla kierrolla 300 - 800 °C
- Täyttää jopa kovimmat vaatimukset, DIN, AMS, CQI standardit
- Kammiouuneja pakotetulla kierrolla käytetään useisiin lämpökäsittely prosesseihin normaalissa atmosfäärissä, jossa vaaditaan tarkkaa lämpötilan jakautumista ja lämpötilakäyrän dynaamista kulkua.
Uuni tyyppi | Tmax °C | Suositeltu käyttö lämpötila °C | Tilavuus l | Ulkomitat (w×h×d) mm | Sisämitat (wxh×d) mm | Syöttö kW | Paino kg | Jännite V | Suojaus | Max. pohjan panostus kg |
---|---|---|---|---|---|---|---|---|---|---|
KNC/V 270/65 | 650 | 300 – 600 | 270 | 1600×1250×2500 | 700×650×600 | 18 | 800 | 400 | 50/3 | 400 |
KNC/V 540/65 | 650 | 300 – 600 | 540 | 1800×1350×2900 | 900×750×800 | 24 | 1100 | 400 | 80/3 | 600 |
KNC/V 1000/65 | 650 | 300 – 600 | 1000 | 2350x1600x2900 | 1000×1000×1000 | 36 | 1300 | 400 | 80/3 | 800 |
KNC/V 1500/65 | 650 | 300 – 600 | 1500 | 2850x1600x2900 | 1500×1000×1000 | 60 | 1400 | 400 | 125/3 | 1000 |
KNC/V 2000/65 | 650 | 300 – 600 | 2000 | 3200x1500x2350 | 2000×1000×1000 | 75 | 1700 | 400 | 160/3 | 1500 |
KNC/V 270/85 | 850 | 300 -.800 | 270 | 1600x1250x2500 | 700×650×600 | 24 | 800 | 400 | 80/3 | 400 |
KNC/V 540/85 | 850 | 300 – 800 | 540 | 1800x1350x2900 | 900×750×800 | 36 | 1100 | 400 | 100/3 | 600 |
KNC/V 1000/85 | 850 | 300 – 800 | 1000 | 2350x1600x2900 | 1000×1000×1000 | 48 | 1300 | 400 | 100/3 | 800 |
KNC/V 1500/85 | 850 | 300 – 800 | 1500 | 2850x1600x2900 | 1500×1000×1000 | 64 | 1400 | 400 | 125/3 | 1000 |
KNC/V 2000/85 | 850 | 300 – 800 | 2000 | 3200x1500x2350 | 2000×1000×1000 | 90 | 1700 | 400 | 160/3 | 1500 |
- Normalisointi hehkutus
- Kevyt metallien hehkutus
- Pehmeä hehkutus
- Uudelleen kristallisointi hehkutus
- Hehkutus, jännityksen poisto
- Keinotekoinen ikääntyminen
- Alhaisen lämpötilan karkaisu
- Korkean lämpötilan karkaisu
- Kovetus
- Esilämmitys
- Muottien kuivaus
- Tarkka uunin ohjaus PID ohjauksen avulla
- Asiakaskohtaiset säädöt
- 24 kuukauden takuu
- Pakotettu sisäinen atmosfäärinen kierto
- Tasainen lämmön jakautuminen
- Kestävä
LAC VNKC-sarjan vaunuarina lämpökäsittelyuuni pakotetulla kierrolla 300 - 800 °C
- Uuni tasaisella lämmön jakautumissella joka pienentää käyttökustannuksia
- VNKC-sarjan uuneissa panostus lastataan vaunuarinalle joka ajetaan uunin sisään. Oven sulkumekanismi takaa todella hyvän tiiveyden ja yhdessä eristysmateriaalien kanssa ne laskevat uunin käyttökustannuksia. Pakotettu sisäinen atmosfäärinen kierto varmistaa tasaisen lämmön jakautumisen jota voidaan kontrolloida ohjelmoitavalla PID ohjauksella.
Uuni tyyppi | Tmax °C | Tmax pitkäaikainen käyttö °C | Tilavuus l | Ulkomitat (w×h×d) mm | Sisämitat (w×h×d) mm | Syöttö kW | Paino kg | Jännite V | Suojaus | Max vaunu kuorma kg |
---|---|---|---|---|---|---|---|---|---|---|
VKNC 1000/65 | 650 | 300 – 600 | 1000 | 2200×3400×1800 | 900×900×1260 | 42 | 1450 | 400 | 80/3 | 1000 |
VKNC 1500/65 | 650 | 300 – 600 | 1500 | 2300×3500×2100 | 1000×1000×1500 | 54 | 1600 | 400 | 100/3 | 1500 |
VKNC 2000/65 | 650 | 300 – 600 | 2000 | 2300×3500×2600 | 1000×1000×2000 | 74 | 1950 | 400 | 125/3 | 2000 |
VKNC 3600/65 | 650 | 300 – 600 | 3600 | 2500×3700×3100 | 1200×1200×2500 | 87 | 2400 | 400 | 160/3 | 3000 |
VKNC 5500/65 | 650 | 300 – 600 | 5240 | 2600×3900×3700 | 1300×1300×3100 | 95 | 4800 | 400 | 200/3 | 3500 |
VKNC 7200/65 | 650 | 300 – 600 | 7200 | 2800×4500×3800 | 1500×1600×3000 | 110 | 5500 | 400 | 200/3 | 4000 |
VKNC 15000/65 | 650 | 300 – 600 | 15200 | 3000×4800×4950 | 2000×1900×4000 | 180 | 11500 | 400 | 250/3 | 8000 |
VKNC 20000/65 | 650 | 300 – 600 | 20000 | 3000×4950×6000 | 2000×2000×5000 | 230 | 14000 | 400 | 400/3 | 10000 |
VKNC 30000/65 | 650 | 300 – 600 | 30000 | 3500×4950×7100 | 2500×2000×6000 | 280 | 18500 | 400 | 460/3 | 12000 |
VKNC 1000/85 | 850 | 300 – 800 | 1000 | 2200×3400×1800 | 900×900×1260 | 45 | 1500 | 400 | 80/3 | 1000 |
VKNC 1500/85 | 850 | 300 – 800 | 1500 | 2300×3500×2100 | 1000×1000×1500 | 60 | 1650 | 400 | 120/3 | 1500 |
VKNC 2000/85 | 850 | 300 – 800 | 2000 | 2300×3500×2600 | 1000×1000×2000 | 80 | 2100 | 400 | 160/3 | 2000 |
VKNC 3600/85 | 850 | 300 – 800 | 3600 | 2500×3700×3100 | 1200×1200×2500 | 95 | 2550 | 400 | 200/3 | 3000 |
VKNC 5500/85 | 850 | 300 – 800 | 5240 | 2600×3900×3700 | 1300×1300×3100 | 150 | 4950 | 400 | 250/3 | 3500 |
VKNC 7200/85 | 850 | 300 – 800 | 7200 | 2800×4500×3800 | 1500×1600×3000 | 160 | 5600 | 400 | 315/3 | 4000 |
VKNC 15000/85 | 850 | 300 – 800 | 17600 | 3000×4800×4950 | 2000×1900×4000 | 220 | 11500 | 400 | 400/3 | 8000 |
VKNC 20000/85 | 850 | 300 – 800 | 22000 | 3000×4950×6000 | 2000×2000×5000 | 280 | 14000 | 400 | 460/3 | 10000 |
VKNC 30000/85 | 850 | 300 – 800 | 30000 | 3500×4950×7100 | 2500×2000×6000 | 350 | 18000 | 400 | 630/3 | 12000 |
- Normalisointi hehkutus
- Kevyt metallien hehkutus
- Pehmeä hehkutus
- Hehkutus, jännityksen poisto
- Uudelleen kristallisointi hehkutus
- Keinotekoinen ikääntyminen
- Alhaisen lämpötilan karkaisu
- Korkean lämpötilan karkaisu
- Kovetus
- Esilämmitys
- Muottien kuivaus
- Uunin tarkka kontrollointi PID ohjauksen avulla
- Asiakaskohtaiset säädöt
- 24 kuukauden takuu
- Sisäinen atmosfäärinen kierto
- Dynaaminen lämmityssykli
- Tasainen lämmön jakautuminen
- Tiukat oven tiivistykset
- Alhaiset käyttökustannukset
- Kestävä
Edustamiamme päämiehiä
ABP Induction
Induktioteknologia
Allied Minerals
Tulenkestävät massat
Forns Hobersal
Lämpökäsittelyuunit
Intermetall Produkte
Tulenkestävät valut
Jasper
Teollisuusuunit
Lac
Mesa Electronic
Mittalaitteet
PhoenixTM
Mittalaitteet
Seco Warwick
Uttis
Erikoisuunit
Tarvitsetko apua tuotteiden tai teknisten ratkaisujen kanssa?
Ota yhteyttä, tunnemme lämpökäsittely prosessit, laitteet ja materiaalit!
Myynti ja tekninen tuki
Janne Huhta
Vaihde: 09-615 20 550
Matkapuhelin: 050-305 5972
Sähköposti: janne.huhta(at)beijers.fi
Beijer Oy
Vaihde: 09-615 20 550
Sähköposti: info(at)beijers.fi
