Plasma pinnoitus
Plasma on termi, jota käytetään kuvaamaan kaasua, joka on nostettu niin korkeaan lämpötilaan, että se ionisoituu ja kaasusta tulee sähköä johtava. Plasmapinnoituksessa plasma luodaan valokaaren avulla ruiskupistoolin suuttimen sisällä ja palava kaasu ohjataan plasmasuihkuna ulos ruiskupistoolin suuttimesta. Jauhehiukkaset syötetään plasmasuihkuun, jossa ne pehmenevät ja iskeytyvät erittäin kovalle nopeudella pinnoitettavan kappaleen pintaan muodostaen erittäin korkean tartuntalujuuden omaavan pinnoitteen.
Toimittamamme Metallisationin MET-PCC plasmaruiskutusjärjestelmä tarjoaa täysin valvotun ja integroidun pinnoitusprosessin. Järjestelmässä on prosessikaasujen valvonta, jäähdytysjärjestelmä, PS50 ruiskupistooli, jauheensyöttö sekä automatisoitu käyttöliittymä intuitiivisella kosketusnäytöllä.
Met-PCC Plasma on Metallisationin viimeisn APS (Atmospheric Plasma Spray) pinnoitusjärjestelmä. Järjestelmässä käytetään Metallisation omaa 50kW PLA5000-pistoolia. Järjestelmään on mahdollista liittää myös muita tai muiden valmistajien ruiskuja, jolloin järjestelmään lisätään 80kW lisälaitteet. Met-PCC Plasma-järjestelmä hyödyntää viimeisintä teknologiaa optimoimaan järjestelmän käytettävyyden sekä luotettavuuden. Käyttöliittymä käyttää intuitiivista graafista käyttöliittymää (GUI), joka sisältää mahdollisuuden yhdistää videokuvat näyttöön.
Kuten tämän tason pinnoitusjärjestelmältä voi odottaa, niin kaikki kaasut / nesteet ovat massavirta ohjattuja pinnoitteiden toistettavuuden optimoimiseksi. Kaikkia ruiskutusparametreja voidaan reaaliaikaista muuttaa ja kehittää pinnoitetta. Tuloksena on todella ainutlaatuinen, kompakti muotoilu, joustava, helppokäyttöinen Plasma-järjestelmä, jota tukevat Metallisationin 90 vuoden teknologinen kokemus.
Grey Alumina
- syöttöteho 20g/min
- pinnoitustehokkuus 67%
Alumina Titania
- syöttöteho 24g/min
- pinnoitustehokkuus 76%
Chrome Oxide Magnesium
- syöttöteho 39g/min
- pinnoitustehokkuus 47%
Zirconium Oxide Nickel
- syöttöteho 38g/min
- pinnoitustehokkuus 75%
Aluminium Moly Tungsten
- syöttöteho 51g/min
- pinnoitustehokkuus 67%
Carbide / Cobalt
- syöttöteho 55g/min
- pinnoitustehokkuus 75%

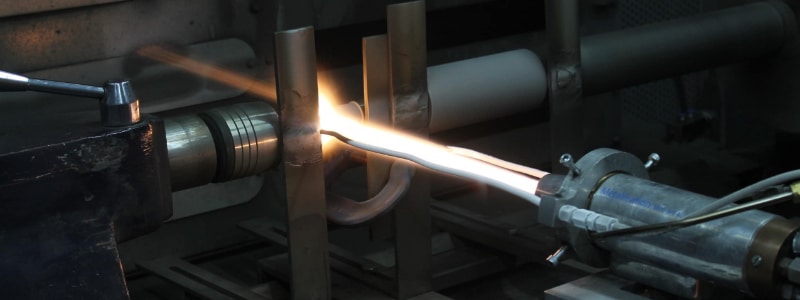

Hvof pinnoitus
High Velocity Oxygen Fuel (HVOF) on ruiskutusprosessi jolla luodaan erittäin tiiviitä ja suuren tartuntalujuuden omaavia pinnoitteita. Polttoaine (yleensä kerosiini tai vety) sekoitetaan hapen kanssa ja sytytetään polttokammiossa. Polttokaasut kiihdytetään ruiskupistoolin suuttimen läpi. Ruiskutettava jauhe sekoitetaan kaasuvirtaan jossa se pehmenee ja kiihdytetään suureen nopeuteen ennen ruiskuttamista pinnoitettavan kappaleen pintaan.
HVOF-pinnoitteita käytetään yleensä kovakromi pinnoituksiin joilla saavutetaan tiivis ja erittäin kulutuskestävä pinnoite.
Metallisationin MET-PCC HVOF-ruiskutusjärjestelmä tarjoaa täysin valvontun ja integroidun pinnoitusprosessin. Järjestelmässä on prosessikaasujen valvonta, jäähdytysjärjestelmä, MetJet ruiskupistooli, jauheensyöttö sekä automaatisoitu käyttöliittymä intuitiivisella kosketusnäytöllä. Ruiskutuslaitteistoja on saatavilla joko neste- tai kaasupolttoaineilla toimivina.
Met-PCC HVOF-järjestelmä hyödyntää viimeisintä teknologiaa optimoimaan järjestelmän käytettävyyden sekä luotettavuuden. Käyttöliittymä käyttää intuitiivista graafista käyttöliittymää (GUI), joka sisältää mahdollisuuden yhdistää videokuvat näyttöön.
Kuten tämän tason pinnoitusjärjestelmältä voi odottaa, niin kaikki kaasut / nesteet ovat massavirta ohjattuja pinnoitteiden toistettavuuden optimoimiseksi. Kaikkia ruiskutusparametreja voidaan reaaliaikaista muuttaa ja kehittää pinnoitetta. Tuloksena on todella ainutlaatuinen, kompakti muotoilu, joustava, helppokäyttöinen HVOF-järjestelmä, jota tukevat Metallisationin 90 vuoden teknologinen kokemus.
WC Co Cr (86/10/4)
- syöttöteho 70g/min
- pinnoitustehokkuus 49%
WC Co (83/17)
- syöttöteho 70g/min
- pinnoitustehokkuus 45%
WC Co (88/12)
- syöttöteho 70g/min
- pinnoitustehokkuus 45%
Ni Cr B Si
- syöttöteho 70g/min
- pinnoitustehokkuus 48 %
Inconel 625
- syöttöteho 70g/min
- pinnoitustehokkuus 47%
Kupari
- syöttöteho 70g/min
- pinnoitustehokkuus 63%
Kromikarbidi
- syöttöteho 70g/min
- pinnoitustehokkuus 50%
StelliteTM 6
- syöttöteho 70g/min
- pinnoitustehokkuus 44%
Laser pinnoitus
Laserpinnoitus on menetelmä jolla voidaan tuottaa täysin tiivitä, metallurgisesti kiinnittyneitä ja käytännöllisesti katsoen puhtaita pinnoitteita. Pinnoitteilla voidaan parantaa kappaleiden kulutuskestoa, korroosionkestoa tai suorituskykyä ja elinkaarta. Joissakin tapauksissa kaikkia kolmea ominaisuutta voidaan parantaa.
Prosessi hyödyntää tarkasti keskitettyä suurteholasersädettä jolla luodaan hitsisula, johon metallinen jauhe syötetään. Jauhe kuljetetaan inertin suojakaasun avulla ja puhalletaan koaksiaalisesti lasersäteen läpi. Laser tarjoaa lähes täysin tiiviin metallurgisesti sidotun pinnoituksen minimaalisella huokoisuudella (<5%).
Toimittamamme Metallisationin MET-CLAD järjestelmä tarjoaa täysin valvontun ja integroidun pinnoitusprosessin. Uusi käyttöliittymä tarjoaa tasalaatuiset ja toistettavat pinnoitteet. Järjestelmässä on prosessikaasujen valvonta, jäähdytysjärjestelmä, laser, jauheensyöttö sekä automaatisoitu käyttöliittymä intuitiivisella kosketusnäytöllä. Käyttöliittymällä voidaan myös ohjata tarjoamiamme ulkoisia lisälaitteita, robotti, kääntöpöytä ja muut lisälaitteet.
Vakiolaitteistossa on 3kW 19″ telineeseen asennettava diodilaser. Suosittelemme vakiona 3kW laseria sen monikäyttöisyyden vuoksi. Tarvittaessa voimme toimittaa myös suurempi kapasiteettisia lasereita. Vakio laserpää on koaksiaalinen, kartiomainen, joka tarjoaa erittäin tarkan ja tehokkaan pinnoituksen. Lisävarusteena tarjoamme kameran jolla näkee suoraan laserin keskikohtaan ja jolla voidaan seurata pinnoitusprosessia.
WCNiCrB
- pinnoitteen kovuus Matrix 500-600 HV, Carbide 200-2500 HV
- syöttöteho 70g/min
- peittokyky 13kg/m2/mm
Cobalt6 (similar to Stellite6)
- pinnoitteen kovuus 550 HV
- syöttöteho 35g/min
- peittokyky 9kg/m2/mm
NiCrMo (similar to Inconel625)
- pinnoitteen kovuus 300 HV
- syöttöteho 40g/min
- peittokyky 9kg/m2/mm
FeCrB
- pinnoitteen kovuus 900-1100 HV
- syöttöteho 50g/min
- peittokyky 9kg/m2/mm
