Valukoneet
Valimoteollisuuden valukoneet
Toimitamme Idran painevalukoneita.
HWS, Heinrich Wagner Sinto, on tuonut Euroopan markkinoille uudenlaisen matalapainevalukoneen, jota emoyhtiö Sintokogio on erittäin menestyksekkäästi toimittanut Japanin markkinoille jo pidemmän aikaa.
HWS Kokillivalukone PLS-I & II. Perustuen Sinto-konsernin kokemukseen ja asiantuntemukseen yli 680 onnistuneella koneasennuksella, nyt on mahdollista toteuttaa joustavat ja yksilölliset järjestelmäkonseptit muuallakin kuin pelkästään hiekkavalussa.
Painevalukoneet

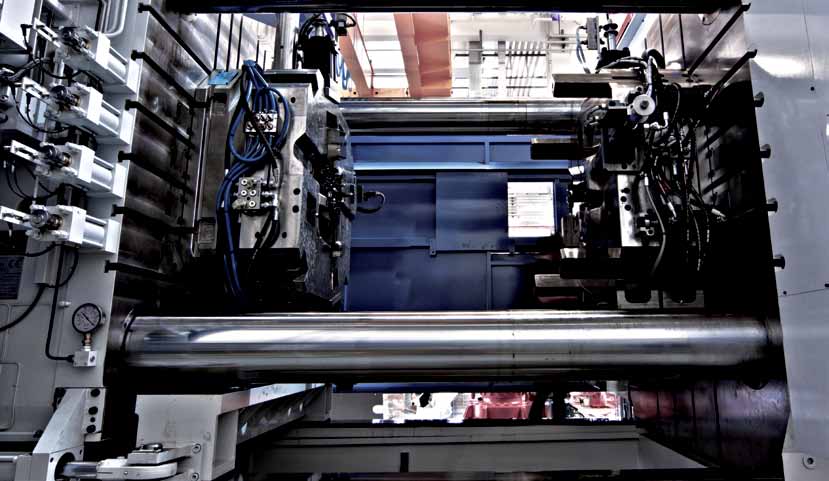

IDRA OL CS painevalukone
Designed for high performance and constant product quality. OL CS machines, ranging from 420 tons to 5500 tons of clamping force, are designed for high performance and constant product quality. IDRA is constantly developing OL CS range, with innovative solutions designed to answer all the latest production requirements.
Technical details and benefits
- Closed loop pressure control
- Drive Control Pump
- Laser Platen foot measurement
- Temposonic measuring
- Analog fluid control
- Rapid Die Change
IDRA OL R painevalukone
Designed for high velocity and large size dies. OL R machines represent a new generation of die press machine, with a shorterlength compared to similar toggle models and better distribution of tie bar load compensating die thermal expansion automatically.
Technical details and benefits
- Two Platen Toggle Free Machine
- Range of toggle-free Machines
- 2 Platens Compact HPDC
- 1000t to 4600t
- Large platen dimensions
- Compact Size
- Inject Computer IC 3.0
- Award winning HMI
- Integrated High-Flow Hydraulic manifold
- Closed Loop Injection system
IDRA XPRESS painevalukone
Quality and innovation. The new XPress machine by Idra represents a new experience in Die Casting from many points of view. Conceived and designed in Italy, XPress pushes the boundaries, with many technological innovations & world class specifications, in one compact solution, beautifully designed to have the same high performance of larger and more costly presses.
Technical details and benefits
- XPress Clean And Lean Design
- High-End Specifications
- Compact Size Will Carry Die Casting In A New Era
- High performance
- Easy Maintenance and Excellent Efficiency
- Idra S Injection System
- Brushless motors driving the hydraulic pump system
- Rigid toggle system
- Quality without compromise
IDRA NOX painevalukone
Zero Oxide Process. NOX offers absence of oxides, reduced Hydrogen content, high density components.
Generates: Absence of oxides, Reduced Hydrogen content, High density components
Providing: Low porosity, High ductility, Suitability for HT and welding
Technical details and benefits
- Advanced Tech for structural components
- Deep vacuum in die cavity
- Dosing of molten Aluminum in protected environment
- No contact with Air
- Accurate control of filling speed
- Can be fitted to DCM from 1300 to 6200t
Matalapainevalukoneet
HWS painevalukone LPD-II
Matalapainevalukone vastaamaan korkeimpiin laatuvaatimuksiin! HWS, Heinrich Wagner Sinto, on tuonut Euroopan markkinoille uudenlaisen matalapainevalukoneen, jota emoyhtiö Sintokogio on erittäin menestyksekkäästi toimittanut Japanin markkinoille jo pidemmän aikaa.
LPD-II tarjoaa aivan uudenlaista koneensuunnittelua. Liikkuvan yläosan ansiosta se on erityisen kompakti ja tehokas. Erittäin tukeva ja jäykkä sulku- ja avausyksikkö, keskellä sijaitsevalla tehokkaalla hydraulisylinterillä, takaa korkean tarkkuuden ja vähentää muotin hellityskulmaa muottia avattaessa.
Saat tarkkuutta sinne missä sitä tarvitset ja voit jatkaa valuprosessiasi nopean tahdin ansiosta. Kaksi diagonaalista hydraulisylinteriä alarungossa takaavat nopean tahdin.
Lisäksi liikkuva yläosa mahdollistaa pääsyn tärkeisiin venttiiliyksiköihin ja lisää valukoneen toiminta- ja huoltoystävällisyyttä. Kompakti koneen suunnittelu tarjoaa etuja myös kuljetuksen ja käyttöönoton yhteydessä. Säästät aikaa ja rahaa.
Tekniset tiedot
- Malli LPD-11
- Ulkomitat (L x W x H) 7000 X 4500 X 5600 mm
- Muotin ylaosa (L x W) 2040 X 1000 mm
- Muotin alaosa (L x W) 2500 X 1400 mm
Suorituskyky
- Muotin sulkuvoima 180 kN (at 100 bar)
- Muotin avautumisvoima 250 kN (at 100 bar)
- lrroitusvoima 250 kN (at 100 bar)
- Sivuvedon sulkuvoima 80 kN (at 100 bar)
- Sivuvedon avautumisvoima 55 kN (at 100 bar)
Valu- ja jäähdytysjärjestelmä
- Koneen ohjaus Siemens S7
- Jäähdytyspiirit 8 (tarvittaessa lisää)
- Jäähdytystyyppi Vesi, ilma, sekoitus
Uuni
- Tyyppi Vastus
- Kapasiteetti 800kg
Uunijärjestelmä
- Kaksikammioinen uuni, jossa kuumanapitouuni syöttää valu-uunia, josta valu nousuputkea pitkin
- sähkövastukset molemmissa kammioissa
- Kuumanapitouunia voidaan täyttää keskeyttämättä tuotantoa
- Uuni saadaan ajettu ulos huoltoa ja puhdistusta varten
Automaattiset järjestelmät keernanasetukseen, valun irroitukseen ja muotinvaihtoon
Jäähdytysjärjestelmä
- Tarkka jäähdytyksenohjaus, joka voidaan mukauttaa yksittäisten valujen mukaan, mahdollistaa sulan lämmön tehokkaan haihtumisen ja muotin lämpötasapainon hallinnan
- Suunnatun jähmettymisen lisäksi korkea lämmönjohtavuus johtaa lyhyempiin jähmettymisaikoihin valuille ja siten lyhentyneisiin tahtiaikoihin koko valuprosessissa
- Ilma- tai vesijäähdytys, tai näiden yhdistelmä
- Kontrolloidut jäähdytyspiirit
- Jäähdytyspiirejä voidaan säätää ajan tai lämpötilan avulla
- Jäähdytyspiirien ohjaustyyppi ja lukumäärä riippuvat valetusta osasta ja suunnitellaan tarpeiden mukaan
- Tarvittaessa proportionaaliventtiilit ohjaavat ja säätelevät yksittäisiä jäähdytyspiirejä
Kokillivalukoneet
HWS kokillivalukoneet PLS-I & II
Innovatiivinen suunnittelu – tehokas suorituskyky. Uusi tuotevalikoima kattaa kaksi tyyppiä “PLS-I & II”.
Perustuen Sinto-konsernin kokemukseen ja asiantuntemukseen yli 680 onnistuneella koneasennuksella, nyt on mahdollista toteuttaa joustavat ja yksilölliset järjestelmäkonseptit muuallakin kuin pelkästään hiekkavalussa.
Heinrich Wagner Sinton uuden konevalikoiman avulla tarjoamme sinulle mahdollisuuden myös korkealaatuisten valettujen kappaleiden valmistukseen kokillivaletulla alumiinivalulla!
PLS-sarjan kokillivalukone on täysin automaattinen valukone. Valukone on saatavilla kahdessa koossa “PLS-I” ja “PLS-II”. Näiden mitat vaihtelevat, samoin kuin sulku- ja avausvoimat muotin koosta riippuen. Keskitetysti sijaitseva koneen kääntöpiste yhdessä tarkkaan hallittavan servomoottorin kanssa takaa tasaisen ja sulavan muotin täytön, mikä minimoi oksidien ja kaasujen imeytymisen valuprosessin aikana.
Kallistusliikkeen ominaisuudet voidaan säätää yksilöllisesti tarpeidesi mukaan, muuttamalla kallistuksen nopeutta ja käyttäytymistä. Valinnaisen pyörivän senkan yhteydessä voidaan vastata korkeimpiin laatuvaatimuksiin. Kokillivalukoneen liikkeitä ohjataan itsenäisesti riippumatta senkan liikkeistä. Tämä antaa sinulle suuremman joustavuuden valuprosessiin. Kompakti ja vankka muotoilu kääntyvällä koneen yläosalla takaa järjestelmän taloudellisen ja ergonomisesti tehokkaan toiminnan.
Lineaariset ja pyörivät pöytäkokoonpanot voidaan myös toteuttaa maksimaalisen tuottavuuden saavuttamiseksi.
Edut:
- Kompakti ja vankka koneen suunnittelu
- Tehokas sulku- ja avausyksikkö
- Tarkka kallistuksen liikkeen hallinta
- Senkan ja muotin itsenäinen hallinta
- Energiatehokas
Hyödyt:
- Korkealaatuinen alumiinivalu
- Pienempi tilantarve
- Ergonominen toiminta
- Energiansäästö
- Kustannussäästö
Malli PLS-1 PLS-2
Ulkomitat (L x W x H) 2050 X 2050 X 2000 mm 2300 X 2450 X 2400
Muotin ylaosa (L x W) 980 X 620 1250 X 620
Muotin alaosa (L x W) 920 X 700 1200 X 800
Suorituskyky
Ohjaus Servomoottori
Muotin sulkuvoima 50 kN (at 55 bar) 80 kN (at 100 bar)
Muotin avautumisvoima 75kN (at 100 bar) 115 kN (at 100 bar)
Kallistuskulma (°) 90
Kallistusnopeus (°/sek.) 16
Valu- ja jäähdytysjärjestelmä
Koneen ohjaus Siemens S7
Jäähdytyspiirit 8 (tarvittaessa lisää)
Jäähdytystyyppi Vesi, ilma, sekoitus
- Kääntyvä ja pyörivä senkka
- Automaatioratkaisut keernan asetukseen, senkan täyttöön ja valujen poistoon
- Senkan lämmitys-, vaihto- ja tyhjennysasema
