Kaavauslinjat ja hiekankäsittely
Kaavauskoneet ja hiekankäsittely
Kaavauslinjat ja hiekkajärjestelmät ovat olennainen osa valimoa. Toimitamme korkealaatuisia koneita ja laitteita miksereistä kokonaisiin kaavaus- ja valulinjoihin. Kattavat tukipalvelut sekä laajat koulutus- ja kehitystoimet päämiestemme kanssa ovat asiakkaidemme käytössä.
Toimitamme maailman johtavien valmistajien koneet ja laitteet. Saatavilla kaavauskoneet ja linjat niin tuorehiekalle kuin hartsikaavaukseen. Kokonaisista hiekkajärjestelmistä täryineen ja elvytyksineen, miksereihin ja keernatykkeihin.
Toimitamme maailman johtavan kaavaus- ja valukoneiden valmistajan Heinrich Wagner Sinton koneita ja laitteita aina yksittäisestä kaavauskoneesta automaattisiin kaavaus- ja valulinjoihin. HWS on tunnettu laadukkaista ja erittäin luotettavista koneista. Hyvin laajalla valikoimalla HWS kattaa lähes kaikkien valimoiden tarpeet. Tuotteet Seiatsu koneista ja linjoista vakuumilinjoihin.
Saatavilla myös laajennukset ja modernisoinnit asiakkaiden koneisiin. Laajennukset koneille ja kaavauslinjoille, sekä valukoneille ja jäähdytysradoille. Modernisoinnit automaation ja tehokkuuden lisäämiseksi, mm. konenäön ja ohjelmistopäivitysten avulla.
HWS kaavaus- ja valukoneet – Teknologiat:
- SEIATSU
- SEIATSU.plus
- Kehätön kaavaus
- Ilmaus
- Vakuumiprosessi
- Hiekan regenerointi
- Tuorehiekkavaluprosessi
- Matalapainenvaluprosessi
- Kokillivaluprosessi
HWS kaavaus- ja valukoneet – Koneet ja laitteet:
- Kaavauslinjat ja koneet
- Kehätön kaavaus, koneet ja linjat
- Vakuumikaavauslinjat
- Valukoneet hiekkamuoteille
- Valukoneet matalapaine- ja kokillivaluun
- Hiekan regenerointijärjestelmät
- Modernisoinnit ja modifikaatiot
- Räätälöinnit
SEIATSU Kehäkaavauskoneet ja kaavauslinjat

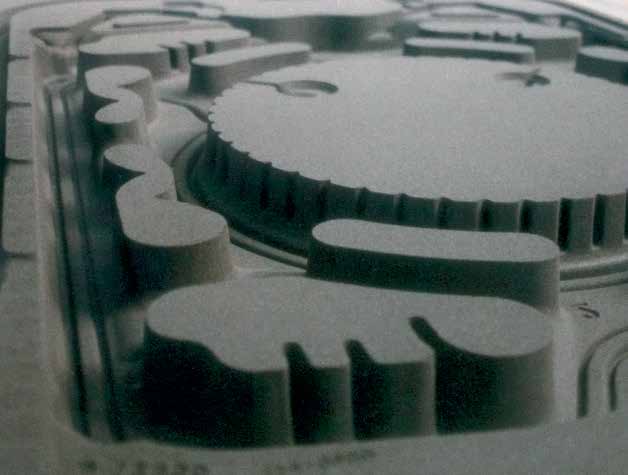

Valetuille osille asetetut vaatimukset, erityisesti mittatarkkuus, toistettavuus, pinnan laatu ja monimutkaisemmat muodot edellyttävät maksimaalista muottilaatua, jota helpottavat erilaiset HWS kaavausprosessit. HWS menetelmät:
- SEIATSU-ilmavirran puristus-muovausprosessi
- SEIATSU.plus (mallipuolen puristus)
- SEIATSU-ilmaustekniikka ACE
Edellä mainittuja prosesseja hyödyntäviin kaavauskoneisiin lukeutuvat paitsi täysin automaattiset suuritehoiset kaavauskoneet, myös yksinkertaiset sarjavalukoneet manuaaliseen ja puolautomaattiseen käyttöön.
HSP
Nosto-kaavauskone rullanostolla ja kääntöpöydällä muottien valmistukseen, varustettu tasaisella tai joustavalla painolevyllä tai vesityynyllä.
- Hiekan täyttö kuljetinhihnalla tai manuaalisesti
- Kehien kuljetus manuaalisesti rullaradalla tai nostolaitteilla.
- Avaimet käteen-kone integroidulla hydrauliikalla ja elektronisella ohjausjärjestelmällä.
HSP-D
Laskeutuva kaavauskone kääntöpöydällä, varustettu tasaisella tai joustavalla painolevyllä tai moniäämännillä.
- Hiekan täyttö kuljetinhihnalla, manuaalisesti tai annostelulaitteella
- Kehän kuljettaminen hydraulisylinterillä rullaradoille.
- Avaimet käteen-kone integroidulla hydrauliikalla ja elektronisella ohjausjärjestelmällä.
DAFM-S
Laskeutuva kaavauskone mallien rullaradalla yhden muottipuoliskon valmistamiseksi, varustettu tasaisella tai joustavalla painolevyllä tai monipäämännillä
- Hiekan täyttö kuljetinhihnalla, manuaalisesti tai annostelulaitteella
- Kehän kuljettaminen hydraulisylinterillä rullaradoille
DAFM-SD
Laskeutuva kaavauskone mallien rullaradalla yhden muottipuoliskon valmistamiseksi, varustettu tasaisella tai joustavalla painolevyllä tai monipäämännillä
- Hiekan täyttö kuljetinhihnalla, manuaalisesti tai annostelulaitteella
- Kehän kuljettaminen hydraulisylinterillä rullaradoille
EFA-S
Täysautomaattinen laskeva kaavauskone, jossa rullarata malleille ja kuljetusvaunu muotinpuolikkaiden valmistukseen, vakiovarusteena monipäämäntä.
- Hiekan täyttö annostelulaitteella
- Kehän kuljettaminen hydraulisylinterillä rullaradoille
EFA-SD
Täysautomaattinen laskeva kaavauskone, jossa kääntöpöytä muottipuolikaiden valmistukseen, vakiona monipäämäntä
- Hiekan täyttö annostelulaitteella
- Kehän kuljettaminen hydraulisylinterillä rullaradoille
ZFA-S
Täysautomaattinen kaksoiskaavauskone muotin ylä- ja alapuolen samanaikaiseen valmistukseen, rullarata malleille ja mallinkuljetusvaunu, vakiovarusteena monipäämäntä
- Kehien kuljetus hydraulisylinterillä rullaradoilla
ZFA-SD
Täysautomaattinen kaksoiskaavauskone kääntöpöydällä kahden ylämuotin tai kahden alamuotin valmistukseen, vakiona monipäämäntä
- Hiekan täyttö annostelulaitteiden avulla
- Kehien kuljetus hydraulisylinterillä rullaradoilla
ACE on läheinen sukulainen Heinrich Wagner Sinton Seiatsu-kehäkaavauskoneiden perheeseen. Optimoidun liikkeen ja toimintajakson avulla kone saavuttaa lyhyimmät jaksot pienellä energiankulutuksella ja takaa samalla täydellisyyden jokaisessa muotissa
Muotit on täytetty paineilmalla leijutetulla hiekalla. Tämä johtaa hiekan lisääntyneeseen juoksevuuteen ja mahdollistaa siten monimutkaisempien malligeometrioiden täyttämisen
Aeriation Compact Energy, ACE
Tällä prosessilla syöttösuppilossa oleva hiekka fluidisoidaan ilman läpäisevien suodatinlevyjen kautta suppilon sisäpuolella. Hiekka täytetään matalalla positiivisella paineella suuttimien kautta, jotka on sijoitettu sylintereiden sivulle. Tasaisesti ja kokonaan täytetty muotti tiivistetään laskemalla kaksi pääsylinteriä ja muotosylinteri. Mallipuolen puristin sulkee ja viimeistelee kaavausprosessin täyttökehyksen ylimääräisellä laskuliikkeellä ja kehä nostetaan mallista. Nostoliikkeen lopussa suppilohiekka täytetään uudelleen ja mallinvaihto aloitetaan ennen seuraavan muottijakson alkua.
ACE-tekniikan edut
Muotin laatu täyttää korkeimmat vaatimukset
Jatkuvasti korkea muottilujuus saavutetaan hiekkapuristimen ja mallipuolen puristimen erilaisilla mahdollisuuksilla. Tarkan, tärinättömän muotinerotuksen avulla ACE pystyy muodostamaan ohutseinäiset valukappaleet, joilla on irroituskulmat
Parempi energiatehokkuus
Suunniteltu painovoiman käyttö puristusprosessin aikana lisää tehokkuutta. Energiankulutus vähenee merkittävästi ja vaikuttaa merkittävästi energiakustannusten laskuun.
Alemmat päästöarvot
Melutaso on alle 80 dB (A). Työympäristö on tärinätön suljetun rakenteen ansiosta. Hermeettisesti suljettu kammio vähentää irroitusaineen ja pölyn aiheuttamaa terveyshaittaa
Annostelu tarpeen mukaan – ylimääräinen hiekka on menneisyyttä
Hiekan täyttämisen aikana ei synny melkein yhtään ylimääräistä hiekkaa. Muotin täyttämiseen tarvittavaa hiekan määrää ohjataan tarkasti ohjausjärjestelmällä, jotta kaavittu hiekka saadaan minimiin.
Kompakti muotoilu
Kompaktien mittojensa ansiosta ACE voidaan asentaa myös ilman perustuskuoppaa. Merkittävä etu, kun korvataan olemassa oleva kaavausjärjestelmällä ACE järjestelmällä. Pienet tilavaatimukset ja erinomaine huollettavuus
Malliystävällinen hiekantäyttö
Leijutetulla hiekalla on huomattavasti vähemmän hankaavaa vaikutusta mallin muotoon, ja siksi se pidentää mallien käyttöikää. Tuloksena oleva mittatarkkuus heijastuu valukappaleeseen.
Flaskless – Korkea tiivistyminen – Erinomainen muotinlaatu
Flaskless-kaavauskoneiden valikoimalle on ominaista kompakti muotoilu. Integroitu ohjausjärjestelmä ja käyttötekniikka sopivat täydellisesti tuotantoprosessiin. Avaimet käteen – kaavauskone vaatii vain lyhyen käyttöönottoajan ja tarkoittaa nopeaa tuotantoon pääsyä. Yksilöllisesti suunnitellut siirtojärjestelmät johtavat tehokkaisiin kaavauslinjoihin.
Vacuum PROCESS – kaavauskoneet ja -linjat
Yksilölliset ja joustavat layoutit tarjoavat optimaalisen ratkaisun jokaiseen tehtävään. Olipa kyse hienoista synteettisistä valuista tai raskaista koneenosista – jokainen järjestelmä suunnitellaan yksilöllisesti vaatimusten mukaisesti. Samalla otetaan huomioon olemassa olevat rakenteet ja materiaalivirrat työpaikan geometrian ohella.
FDNX-kaavauskone on pienin kone kehättömien muottien valmistukseen. Se sopii optimaalisesti pienempiin valuihin, joissa on vähän keernoja. FDNX on varustettu nykyaikaisella käyttöpaneelilla ja ohjausjärjestelmällä. Hydropneumaattinen tiivistysjärjestelmä, jota täydennetään AERATION-hiekkatäyttötekniikalla, takaa erinomaisen muotin laadun. FDNX konetta voidaan käyttää erillisenä koneena, manuaalisessa, tai täysin automaattisessa ympäristössä.
FBO-kaavauskonevalikoima kattaa laajan kirjon valutuotteita. Erilaisten konekokojen avulla järjestelmä voidaan räätälöidä optimaalisesti tuotanto-ohjelmaan. Ergonomisesti suunnitellulla työasemalla erityisesti keernojen asettaminen muotin alaosiin on mahdollista. Automaatio on myös mahdollista tällä alueella suorituskyvyn parantamiseksi. FBO on varustettu nykyaikaisella käyttöpaneelilla ja ohjausjärjestelmällä, ja se vastaa uusinta teknistä standardia. Hydraulinen tiivistysjärjestelmä, jota täydennetään AERATION-hiekkatäytötekniikalla, takaa erinomaisen muotinlaadun. FBO-muovauskoneet soveltuvat erityisen hyvin käytettäväksi automatisoidussa järjestelmäympäristössä.
Testikaavauskoneet
Nämä sopivat optimaalisesti prototyyppituotantoon, pilottisarjaan tai yksittäiseen valmistukseen ja pieniin sarjoihin. Näillä koneilla voidaan valmistaa muotteja vain muutaman gramman valuille tai jopa useita tonneja painaville osille. Muotit käsitellään kokonaan nostimilla. Saavutettavissa olevat tulokset vaihtelevat yhdestä muotista päivässä kolmeen muottiin tunnissa. Tyypillisiä sovelluksia ovat erikoisvalujen, synteettisen valun tai sarjavalettujen osien sertifiointi (myös hyväksyntä).
Puoliautomaattiset kaavauskoneet ja -linjat
Näille koneille on ominaista puoliautomaattinen toimintaperiaate. Kaikki vaiheet tapahtuvat automaattisesti kaavauskoneessa. Kehien siito valu- ja jäähdytysalueelle ja muottien tyhjennys tapahtuu nostimien avulla. Järjestelmiä voidaan laajentaa modulaarisesti korkeamman automatisoinnin saavuttamiseksi.
Nämä järjestelmät soveltuvat optimaalisesti painavien valujen tuotantoon sekä pienille sarjoille ja maltillisille valujen määrille kaikista painoluokista. Saavutettavissa olevat tukokset vaihtelevat yhdestä kahdeksaan muottiin tunnissa
Tyypillisiä tuotteita ovat kulutusosat, venttiilit ja varusteet öljy- ja kaasuteollisuudelle sekä komponentit yleiseen koneenrakennukseen (esim. Paino- ja tekstiilikoneet).
Täysautomaattiset kaavausjärjestelmät
Näissä kaavausjärjestelmissä muotinvalmistusprosessit, muotin kuljettaminen valu- ja jäähdytysalueelle ja tyhjentäminen tapahtuvat automaattisesti. Muotin vakiotoiminnot, kuten numerointi, peitostus tai keernojen asettaminen, voidaan suorittaa manuaalisesti tai automaattisesti.
Näiden järjestelmien avulla taataan valettujen osien tehokas sarjatuotanto ja mahdollisimman vähän manuaalista käsittelyä. Saavutettavissa olevat tulokset vaihtelevat kuudesta kuuteenkymmeneen muottiin tunnissa.
Tällaisia kaavausjärjestelmiä käytetään mm. rautateiden valujen tuotantoon, varusteiden ja venttiilien, kylpyammeiden, valettujen autonosien tuotantoon.
FME tarjoaa kattavan valikoiman korkealaatuisia valimolaitteita jokaiseen tarpeeseen. Pitkällä kokemuksella ja rautaisella ammattitaidolla, FME toimittaa kaiken aina yksittäisistä koneista kokonaisiin laitoksiin avaimet käteen periaatteella.
Huippukovalla osaamisella FME hoitaa myös huollon ja tuen IMF laitteisiin, pitäen sisällään myös vara-ja kulutusosat
Tuotevalikoimaan kuuluu:
- Mikserit
- Hiekkajärjestelmät
- Hiekan mekaaninen ja terminen elvytys
- Tyhjennystäryt
- Kuivaimet
- Mobiilijärjestelmät
- Keernatykit
- Manipulaattorit
- Kaavauslinjat
- Linjojen automatisointi
- Etätuki
- Vara- ja kulutusosat
