Koukkusingot ja riippuratasingot

Sinkopuhdistuskoneet - koukkusingot ja riippuratasingot

Sinkopuhdistuskone, sinkokone, sinkopuhalluskone

Edustamme Gostol TST on johtavia sinkoteknologian valmistajia. Heidät tunnetaan kautta vuosien korkeasta laadustaan sekä innovatiivisesta kehitystyöstä. Gostolin sinkoja on käytössä laajalti Suomessa eri tyyppisissä teollisuus prosesseissa.

Toimittamamme singot ovat aina suunniteltu ja räätälöity asiakkaan tarpeiden ja tuotannon mukaan. Toimitamme myös isompia sinkopuhdistuslinjoja ja kokonaisratkaisuja pintakäsittelyyn.

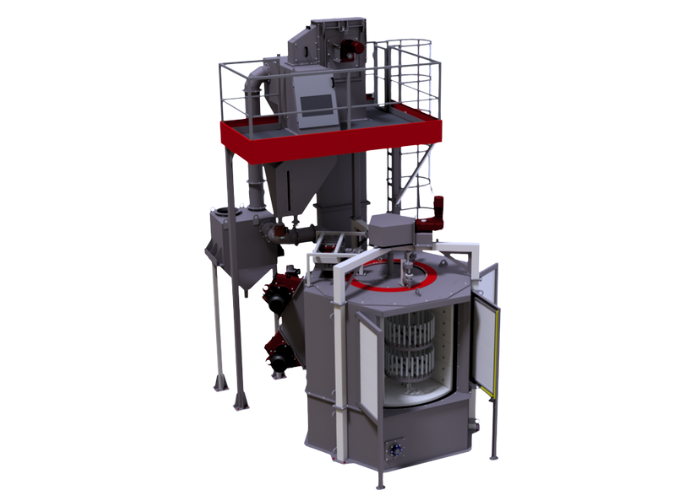

Koukkusingot

Koukkusinko on tehokas ratkaisu valujen puhdistukseen ja hitsattujen teräsrakenteiden esikäsittelyyn ennen maalausta sekä lämpökäsiteltyjen kappaleiden puhdistukseen. Puhallettavien työkappaleiden koot vaihtelevat pienosista aina 5500mm asti sekä panostuskapasiteetti 300kg jopa 10000kg asti.

Normaalisti koukkusingot on varustettu 1 tai 2 koukulla ja I tai Y mallisella riippuradalla. Ripustuskoukut yleensä varustetaan motorisoiduilla vaunuilla ja niihin on myös saatavilla ketjunostimet.

Sinkopuhdistuskone, sinkokone, sinkopuhalluskone

 Puhallettavat kappaleet asetetaan joko yksinään tai sarjassa telineeseen roikkumaan Y-malliselle riippuradalle. Koukku ajetaan singon sisään ja puhallusprosessin aikana koukku pyörii jolloin eri kulmiin asennetut sinkoturbiinit varmistavat tehokkaan ja tasaisen teräshiekkasuihkun kappaleille. Puhalluksen loputtua koukku tulee ulos. Lastaus ja tyhjennys suoritetaan toisella koukulla puhallusprosessin aikana.

Singon runko on suojattu kulutuskestävillä mangaanilevyillä ja sinkokammio on tuplasuojattu mangaanikulutuslevyillä. Syöttö- ja ulostulopuoli on suojattu kulutuskesto kumiverhoilla jotka varmistavat teräshiekan pysymisen singon sisällä. Kustannustehokkuutta lisää jatkuvakiertoinen teräshiekan kierrätysjärjestelmä sekä tehokkaat kulutuskesto materiaaleilla varustetut sinkoturbiinit. Optiona toimitamme sinkopyörien taajuusmuuttajaohjaukset sekä automaattiset teräshiekan annosteluventtiilit. Valu- tai kerernahiekkaa sisältävien valujen puhdistukseen sinko varustetaan tapauskohtaisesti tärykuljettimella, seularummulla sekä magneettierottelijalla.

Vakiona singoissa on PLC kosketusnäyttöohjaus resepteillä ja vikadiagnostiikalla, automaattikäyttötila ja käsikäyttötila, automaattinen sinkouksen käynnistys, taajuusmuuttajaohjattu rullarata.  Kaikkiin Gostol TST:n sinkoihin asennetaan vakiona uuden teknologian suurteho IR-Sm@rt heittoyksiköt. Heittoyksiköihin on valittavissa mm. työkaluteräs kulutusosat joiden käyttöikä on noin 3 kertainen perinteisiin valettuihin kulutusosiin verrattuna.

Mallisto

Singon tyyppiVK-600×1000VK-900×1500VK-1200×2000VK-1700×2200VK-2000×2500VK-2500×3500VK-3000×4000VK-5000×5500
Koukun kapasiteetti (kg)500500100010001000200020005000
Kappaleiden max mitat F x H (mm)600×1000900×15001200×20001700×22002000×25002500×35003000×40005000×5500
Heittoyksiköt22334467
Heittoyksiköiden teho (kW)47.57.57.511151115
Heittoyksiköiden halkaisija (mm)300300300300380380380380
Singon paino (kg)260049007000/11400/2600040000

Läpiajettavat riippuratasingot ovilla

Läpiajettavat riippuratasingot ovat tehokas ratkaisu valujen puhdistukseen ja hitsattujen teräsrakenteiden esikäsittelyyn ennen maalausta sekä lämpökäsiteltyjen kappaleiden puhdistukseen. Puhallettavien työkappaleiden koot vaihtelevat pienosista aina 5500mm asti sekä panostuskapasiteetti 300kg jopa 10000kg asti.

Läpiajettavissa riippuratasingoissa on useita ripustuskoukkuja ja rata voi olla esimerkiksi ovaalin mallinen. Rata voidaan suunnitella motorisoiduilla kuljetinvaunuilla tai Power&Free radalla. Ripustuskoukkuihin on myös saatavissa ketjunostimet.

Sinkopuhdistuskone, sinkokone, sinkopuhalluskone

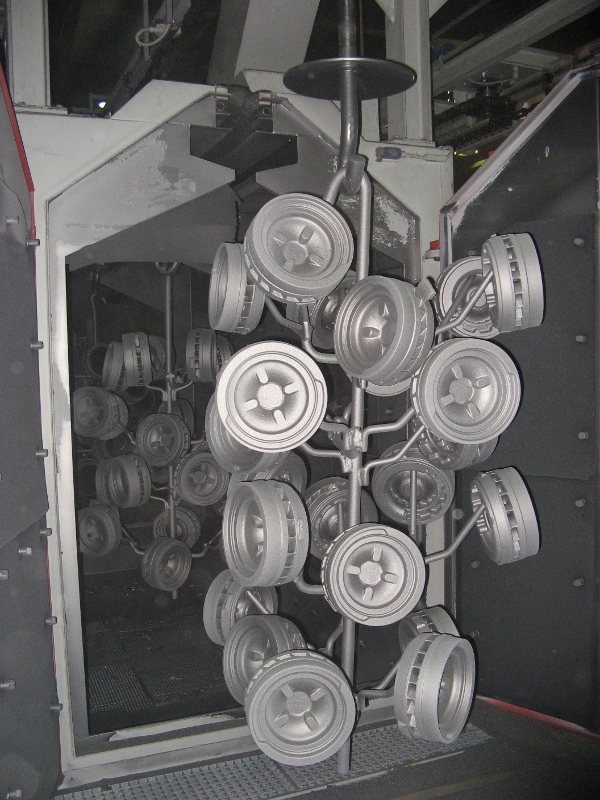

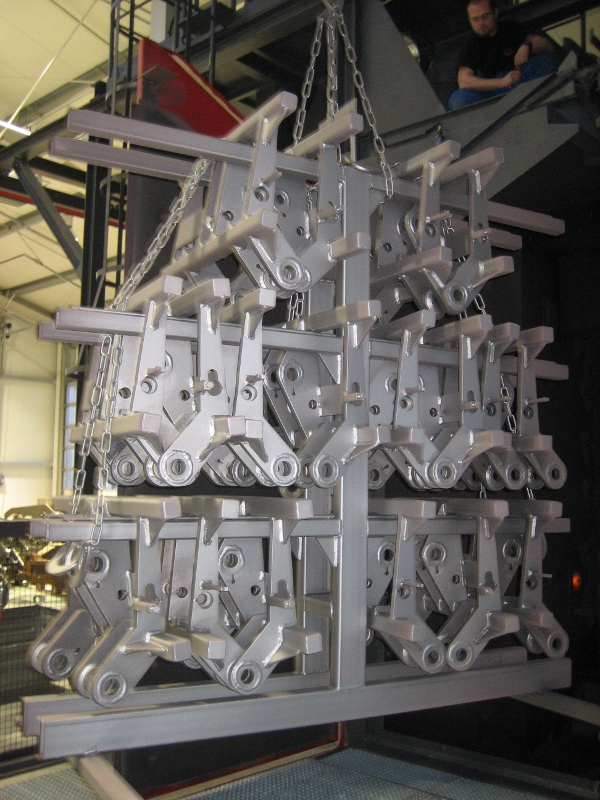

Puhallettavat kappaleet asetetaan joko yksinään tai sarjassa telineeseen roikkumaan läpiajettavalle riippuradalle. Koukku ajetaan singon sisään ja puhallusprosessissa koukkuun ripustetut kappaleet pyörivät, jolloin eri kulmiin asennetut sinkoturbiinit varmistavat tehokkaan ja tasaisen teräshiekkasuihkun kappaleille. Puhallusprosessin loputtua koukku tulee ulos singon toiselta puolelta. Lastaus ja tyhjennys suoritetaan muilla koukulla puhallusprosessin aikana.

Singon runko on suojattu kulutuskestävillä mangaanilevyillä ja sinkokammio on tuplasuojattu mangaanikulutuslevyillä. Syöttö- ja ulostulopuolen ovet ovat kulutuskesto suojattu. Kustannustehokkuutta lisää jatkuvakiertoinen teräshiekan kierrätysjärjestelmä sekä tehokkaat kulutuskesto materiaaleilla varustetut sinkoturbiinit. Optiona toimitamme sinkopyörien taajuusmuuttajaohjaukset sekä automaattiset teräshiekan annosteluventtiilit. Valu- tai kerernahiekkaa sisältävien valujen puhdistukseen sinko varustetaan tapauskohtaisesti tärykuljettimella, seularummulla sekä magneettierottelijalla.

Vakiona singoissa on PLC kosketusnäyttöohjaus resepteillä ja vikadiagnostiikalla, automaattikäyttötila ja käsikäyttötila, automaattinen sinkouksen käynnistys, taajuusmuuttajaohjattu rullarata. Kaikkiin Gostol TST:n sinkoihin asennetaan vakiona uuden teknologian suurteho IR-Sm@rt heittoyksiköt. Heittoyksiköihin on valittavissa mm. työkaluteräs kulutusosat joiden käyttöikä on noin 3 kertainen perinteisiin valettuihin kulutusosiin verrattuna.

Mallisto

Singon tyyppiVKP-1000×1200VKP-1000×1200 MSVKP 1200×1600VKP 1200×1600 MSVKP-1600×2200VKP-1600×2200 MSVKP-2200×2000VKP-2200×2000 MSVKP-3000×3000VKP-3000×3000 MS
Kappaleiden max mitat ø x b (mm)ø 1000 x 1200ø 1000 x 1200ø 1200 x 1600ø 1200 x 1600ø 1600 x 2200ø 1600 x 2200ø 2200 x 2000ø 2200 x 2000ø 3000 x 3000ø 3000 x 3000
Heittoyksiköt2233444444
Heittoyksiköiden teho (kW)11151522151515151522
Koupun kapasiteetti (kg)100010002000200030003000500050001000010000
Kokonaisteho (kW)294152777275727572105
Poistoilman määrä (m3/h)800080001000010000150001500018000180002200022000
Singon korkeus (mm)5000650055007000620077006400770072008700
Singon leveys (mm)4800480050005000580058006000600070007000
Singon pituus (mm)60006000800080009000900010000100001000012000
Perustus pituus (mm)2400240026002600300030003600360044004400
Perustus leveys (mm)4300480045003000530058005500600075007000
Perustus syvyys (mm)1500180016001900180021002000230020002300

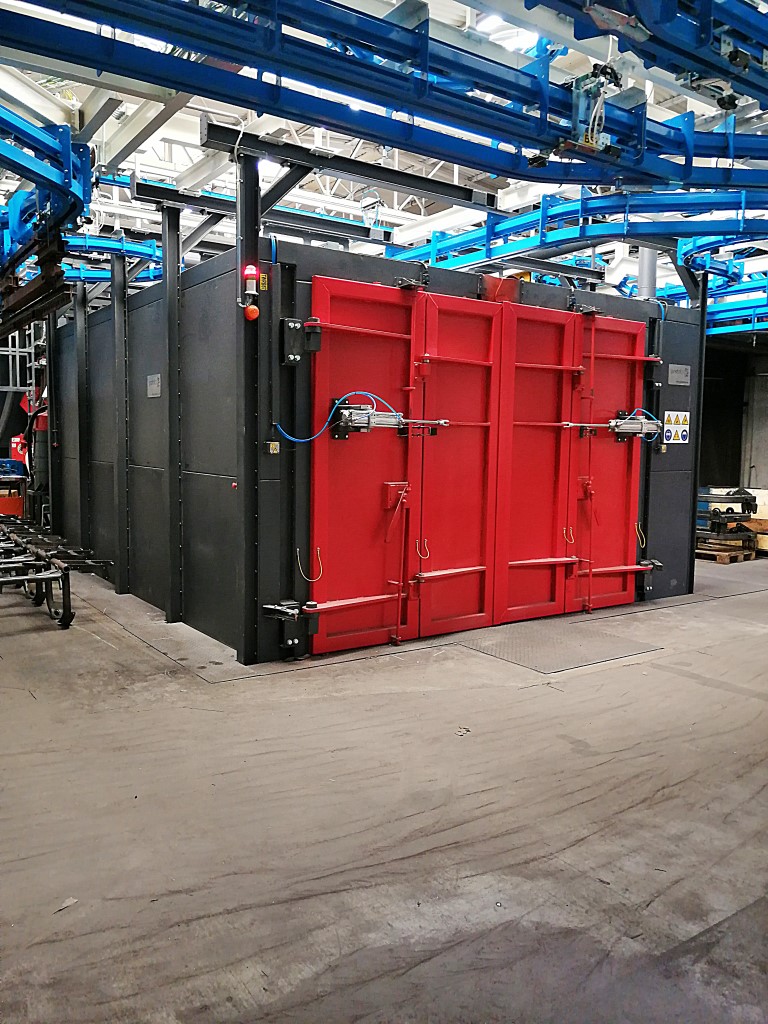

Läpiajettavat tunnelimalliset riippuratasingot

Tunnelimallinen riippuratasinko on tehokas ratkaisu pitkien ja monimuotoisten hitsattujen teräsrakenteiden esikäsittelyyn, valujen ja lämpökäsiteltyjen kappaleiden puhdistukseen sekä ruosteen- ja maalinpoistoon kappaleista. Puhallettavien työkappaleiden koot vaihtelevat pienosista aina 5500mm asti sekä panostuskapasiteetti 300kg jopa 10000kg asti.

Läpiajettavissa riippuratasingoissa on useita ripustuskoukkuja ja rata voi olla esimerkiksi ovaalin mallinen. Rata voidaan suunnitella motorisoiduilla kuljetinvaunuilla tai Power&Free radalla. Ripustuskoukkuihin on myös saatavissa ketjunostimet.

Sinkopuhdistuskone, sinkokone, sinkopuhalluskone

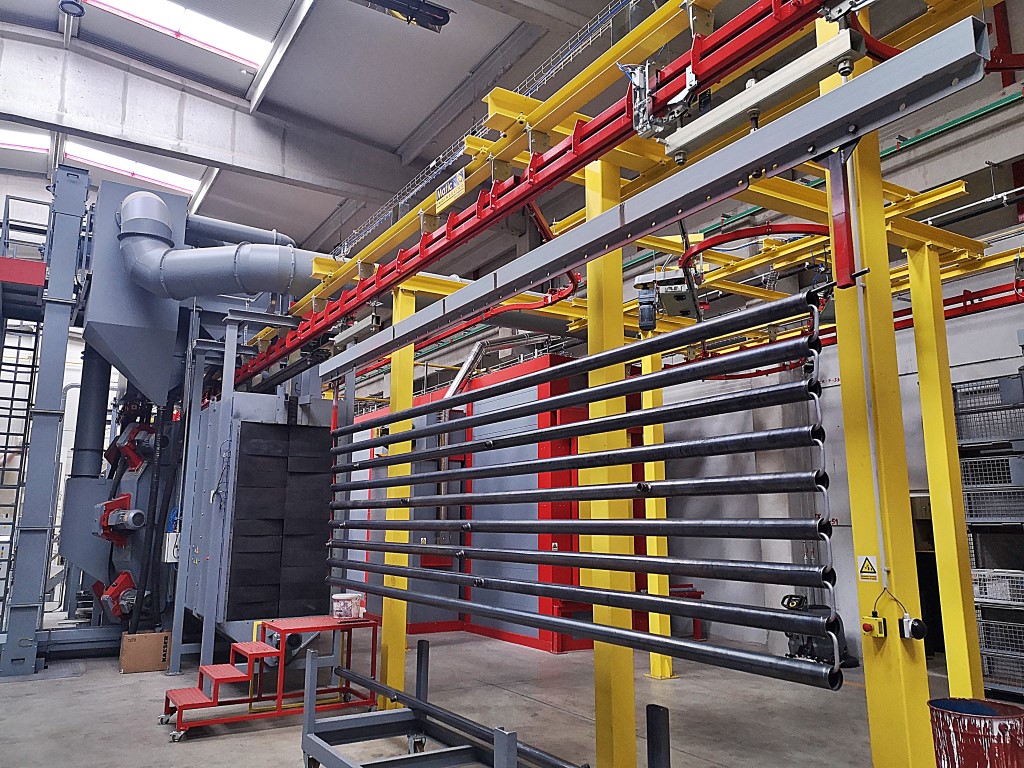

Puhallettavat kappaleet asetetaan joko yksinään tai sarjassa koukkuun roikkumaan läpiajettavalle riippuradalle. Koukku ajetaan singon läpi ja puhallusprosessissa eri kulmiin asennetut sinkoturbiinit varmistavat tehokkaan ja tasaisen teräshiekkasuihkun kappaleilleja. Puhallusprosessin loputtua koukku tulee ulos ja seuraava koukku menee sisään. Lastaus ja tyhjennys suoritetaan muilla koukuilla puhallusprosessin aikana.

Singon runko on suojattu kulutuskestävillä mangaanilevyillä ja sinkokammio on tuplasuojattu mangaanikulutuslevyillä. Syöttö- ja ulostulopuoli on suojattu kulutuskesto kumiverhoilla jotka varmistavat teräshiekan pysymisen singon sisällä. Kustannustehokkuutta lisää jatkuvakiertoinen teräshiekan kierrätysjärjestelmä sekä tehokkaat kulutuskesto materiaaleilla varustetut sinkoturbiinit. Optiona toimitamme sinkopyörien taajuusmuuttajaohjaukset sekä automaattiset teräshiekan annosteluventtiilit.

Vakiona singoissa on PLC kosketusnäyttöohjaus resepteillä ja vikadiagnostiikalla, automaattikäyttötila ja käsikäyttötila, automaattinen sinkouksen käynnistys, taajuusmuuttajaohjattu rullarata. Kaikkiin Gostol TST:n sinkoihin asennetaan vakiona uuden teknologian suurteho IR-Sm@rt heittoyksiköt. Heittoyksiköihin on valittavissa mm. työkaluteräs kulutusosat joiden käyttöikä on noin 3 kertainen perinteisiin valettuihin kulutusosiin verrattuna.

Mallisto

Singon tyyppiVPP-300×600VPP-500×1200VPP-800×2000VPP-1000×2500VPP-1200×3000
Kappaleiden max mitat ø x b (mm)300×600500×1200800×20001000×25001200×3000
Heittoyksiköt48121212
Heittoyksiköiden teho (kW)7.57.5111111
Kokonaisteho (kW)4172143147157
Poistoilman määrä (m3/h)600012000180002200025000
Singon korkeus (mm)47005900670072007700
Singon leveys (mm)42005100590061006300
Singon pituus (mm)5000850085001050010500
Perustus pituus (mm)Ei perustuksia11500115001350013500
Perustus leveys (mm)Ei perustuksia5000580060006200
Perustus syvyys (mm)Ei perustuksia1500175017501750
