Rullaratasingot, putkisingot ja verkkoratasingot
Sinkopuhdistuskoneet - rullaratasingot ja verkkoratasingot
Edustamme Gostol TST on johtavia sinkoteknologian valmistajia. Heidät tunnetaan kautta vuosien korkeasta laadustaan sekä innovatiivisesta kehitystyöstä. Gostolin sinkoja on käytössä laajalti Suomessa eri tyyppisissä teollisuus prosesseissa.
Toimittamamme singot ovat aina suunniteltu ja räätälöity asiakkaan tarpeiden ja tuotannon mukaan. Toimitamme myös isompia sinkopuhdistuslinjoja ja kokonaisratkaisuja pintakäsittelyyn.

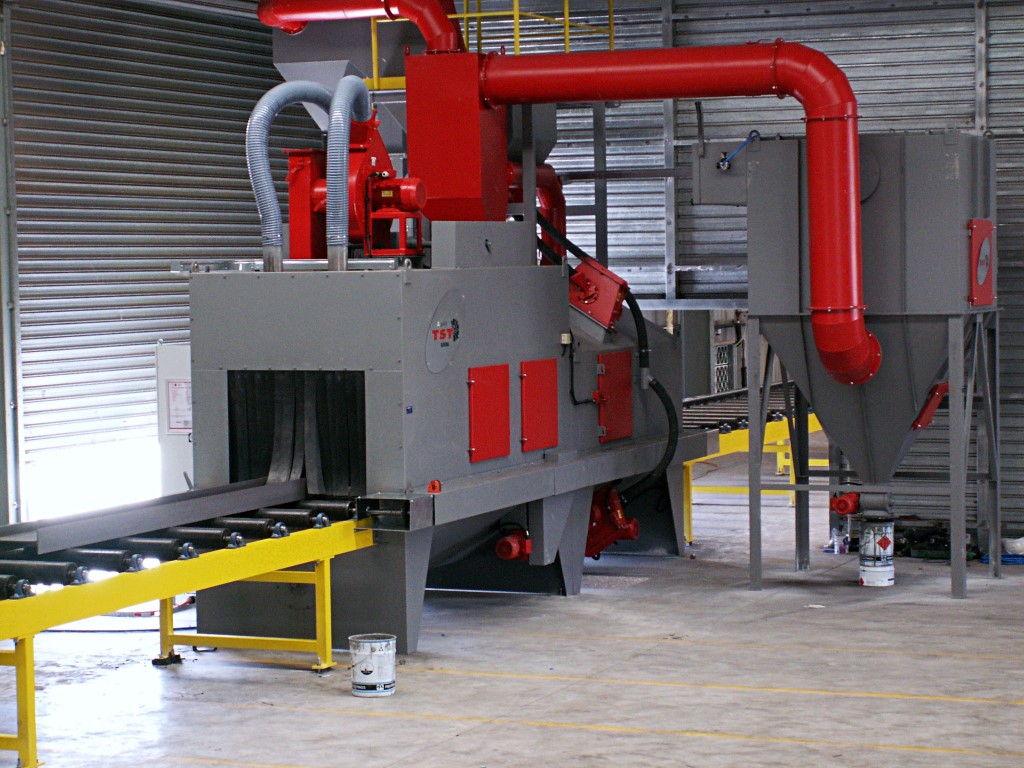

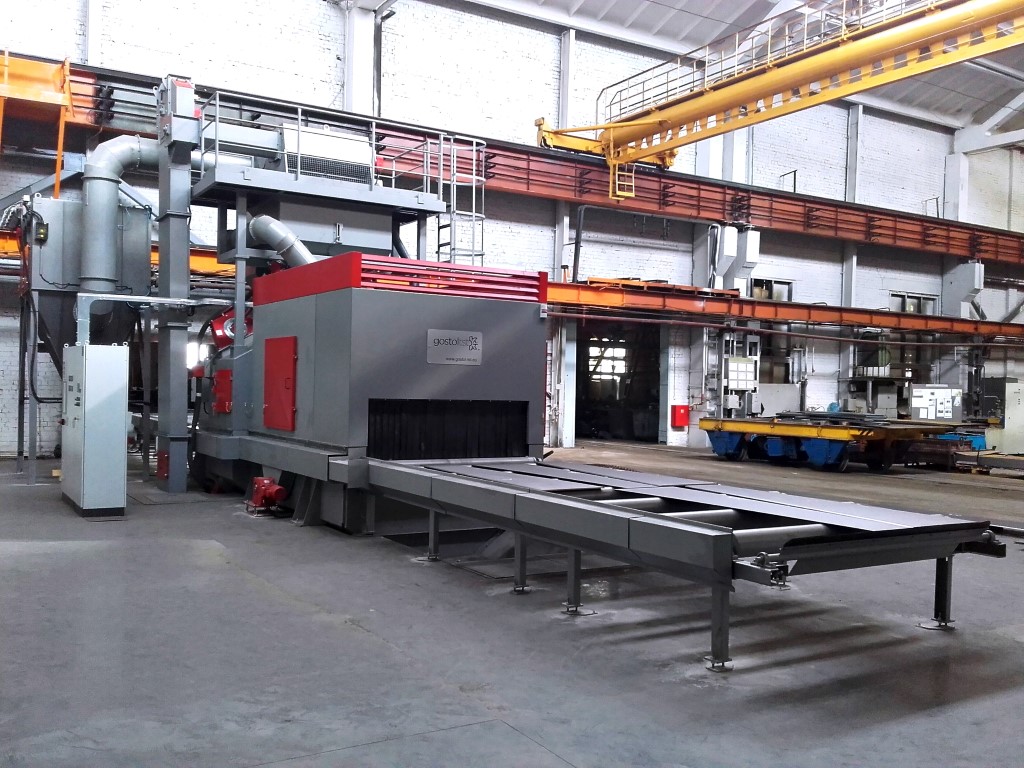

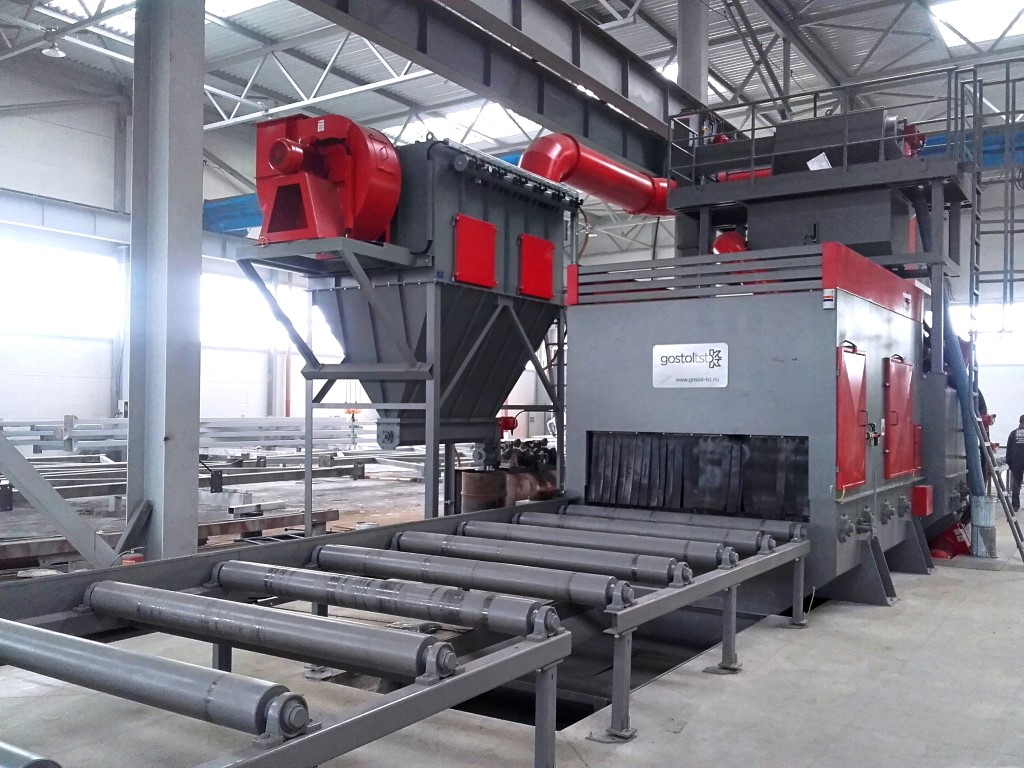

Rullaratasingot
Rullaratasingot on suunniteltu isojen kappaleiden, kuten levyjen, profiilien I ja H palkkien ja hitsattujen rakenteiden puhdistukseen ja esikäsittelyyn. Tämän tyyppisiä sinkoja käytetään yleensä hilseenpoistoon, ruosteenpoistoon, maalin poistoon, jäysteenpoistoon sekä yleiseen pinnan esikäsittelyyn ennen hitsausta, leikkausta, koneistusta tai maalausta. Normaali rullaradan puhallusnopeus on 0,5-3,0m/min Sa2,5. Rullaratasinkoon on mahdollista liittää automaattinen esilämmitys sekä maalauslinja.
Käsiteltävät kappaleet liikkuvat singon läpi rullarataa pitkin. Suurteho heittoyksiköiden tehot ovat valittavissa 5,5kW ja 30 kW välillä ja vakiona singoissa on työkaluteräksestä valmistetut kulutusosat. Rullaratasingoilla voidaan käsitellä 600mm jopa 5000mm leveitä kappaleita. Rullaradan nopeus on normaalisti 0,5m/min – 7m/min . Sinko on suojattu kulutuskestomateriaaleilla ja sinkokammiossa on mangaani verhoilu. Singon sisäänmeno ja ulostulo aukot ovat varustettu kulutuskestokumiverhoilla jotka varmistavat teräsrakeiden pysymisen singon sisällä. Puhallusrakeiden poisto teräslevyistä, profiileista ja hitsatuista rakenteista varmistetaan pyörivän harjan ja suurtehopuhaltimien avulla ennen kappaleiden ulostuloa singosta. Ruuvikuljettimet, elevaattori ja puhallusaineen erottelujärjestelmä huolehtivat jatkuvasti puhtaan ja oikea kokoisen teräsrakeen kierrosta singon sisällä.
Vakiona singoissa on PLC kosketusnäyttöohjaus resepteillä ja vikadiagnostiikalla, automaattikäyttötila ja käsikäyttötila, automaattinen sinkouksen käynnistys, taajuusmuuttajaohjattu rullarata. Tarvittaessa toimittamme myös rullaradan lisälaitteineen, syöttö ja purkupöydät, sivuttaissiirrot. Sinko voidaan myös liittää täysautomaattiseen esikäsittelylinjaan jossa on mukana myös maalaus, kuivaus ja merkintä. Kaikkiin Gostol TST:n sinkoihin asennetaan vakiona uuden teknologian suurteho IR-Sm@rt heittoyksiköt. Heittoyksiköihin on valittavissa mm. työkaluteräs kulutusosat joiden käyttöikä on noin 3 kertainen perinteisiin valettuihin kulutusosiin verrattuna. Puhallustehoa voidaan säätää taajuusmuuttajaohjauksella.
Mallisto
| Singon tyyppi | P-600×400 | P-1000×400 | P-1250×400 | P-1600×500 | P-1600×500 | P-2000×500 | P-2500×600 | P-3000×600 | P-4000×600 |
|---|---|---|---|---|---|---|---|---|---|
| Levyjen max leveys (mm) | 600 | 1000 | 1250 | 1600 | 1600 | 2000 | 2500 | 3000 | 4000 |
| Profiilien max leveys (mm) | 400 | 700 | 800 | 1200 | 1200 | 1200 | 1800 | 2000 | 2000 |
| Profiilien max korkeus (mm) | 400 | 400 | 400 | 500 | 500 | 500 | 600 | 600 | 600 |
| Ajonopeus (m/min) | 0.5-2.5 | 0.4-2.0 | 0.4-2.0 | 0.5-2.5 | 0.5-2.5 | 0.5-2.5 | 0.5-2.5 | 0.6-3.0 | 0.6-3.0 |
| Rullaradan panostus (kg/m) | 300 | 500 | 600 | 1000 | 1000 | 1000 | 1500 | 2000 | 2000 |
| Heittoyksiköt (kW) | 7.5 | 7.5 | 11 | 15 | 11-(15) | 11-(15) | 15-(22) | 15-(22) | 15-(30) |
| Heittoyksiköiden määrä | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 8 | 8 |
| Heittoyksikön koko (mm) | 300 | 300 | 300 | 380 | 300-(380) | 380 | 380 | 380 | 380 |
| Singon paino (kg) | 7000 | 9000 | 11200 | 15500 | 15500 | 19600 | 22500 | 26000 | 38000 |
| Poistoilman määrä (m3/h) | 5500 | 8000 | 8000 | 10000 | 10000 | 16000 | 17000 | 24000 | 33000 |
Putkisingot
Putkisingot ovat suunniteltu putkien, palkkien ja kaasupullojen sinkoukseen. Sinkous mahdollistaa paremman putkien jatkokäsittelyn ennen leikkausta, koneistusta ja taivutusta sekä poistaa ruosteet, maalit ja muut epäpuhtaudet muilta käsiteltäviltä kappaleilta. Putket liikkuvat singon läpi yleensä kartiorullaradalla joka mahdollistaa putkien pyörimisen ja eteenpäin menon samaan aikaan. Singon tasainen teräsrae suihku varmistaa optimaalisen puhdistuksen. Tarvittaessa toimitamme myös putkien syöttölaitteet, purkulaitteet ja kuljetinradat.
Suurteho heittoyksiköiden tehot ovat valittavissa 5,5kW ja 30 kW välillä ja vakiona meillä on tarjota työkaluteräksestä valmistetut kulutusosat. Rullaradan nopeus on normaalisti 2-20m/min välillä ja taajuusmuuttajaohjattavissa. Sinko on suojattu kulutuskestomateriaaleilla ja sinkokammiossa on mangaani verhoilu. Singon sisäänmeno ja ulostulo aukot ovat varustettu kulutuskestokumiverhoilla jotka varmistavat teräsrakeiden pysymisen singon sisällä. Ruuvikuljettimet, elevaattori ja puhallusaineen erottelujärjestelmä huolehtivat jatkuvasti puhtaan ja oikea kokoisen teräsrakeen kierrosta singon sisällä.
Vakiona singoissa on PLC kosketusnäyttöohjaus resepteillä ja vikadiagnostiikalla, automaattikäyttötila ja käsikäyttötila, automaattinen sinkouksen käynnistys, taajuusmuuttajaohjattu rullarata. Tarvittaessa toimittamme myös rullaradan lisälaitteineen, syöttö ja purkupöydät, sivuttaissiirrot. Sinko voidaan myös liittää täysautomaattiseen esikäsittelylinjaan jossa on mukana myös maalaus, kuivaus ja merkintä. Kaikkiin Gostol TST:n sinkoihin asennetaan vakiona uuden teknologian suurteho IR-Sm@rt heittoyksiköt. Heittoyksiköihin on valittavissa mm. työkaluteräs kulutusosat joiden käyttöikä on noin 3 kertainen perinteisiin valettuihin kulutusosiin verrattuna. Puhallustehoa voidaan säätää taajuusmuuttajaohjauksella.
Mallisto
| Singon tyyppi | PC-114 | PC-120 | PC-160 | PC-320 | PC-500 | PC-800 | PC-1200 |
|---|---|---|---|---|---|---|---|
| Putkien max halkaisija (mm) | 114 | 120 | 160 | 320 | 500 | 800 | 1200 |
| Ajonopeus max (m/min) | 8.7 | 9 | 10 | 8 | 6.2 | 3.2 | 5.8 |
| Ajonopeus min (m/min) | 2.6 | 2.5 | 3 | 2.2 | 2.5 | 2 | 1.4 |
| Kokonaisteho (kW) | 11 | 18.5 | 30 | 66 | 66 | 66 | 66 |
| Kuljetinjärjestelmä | rullat | rullat | rullat | rullat | rullat | rullat | rullat |
| Singon paino (kg) | 3100 | 3240 | 3600 | 4500 | 6500 | 7400 | 9600 |

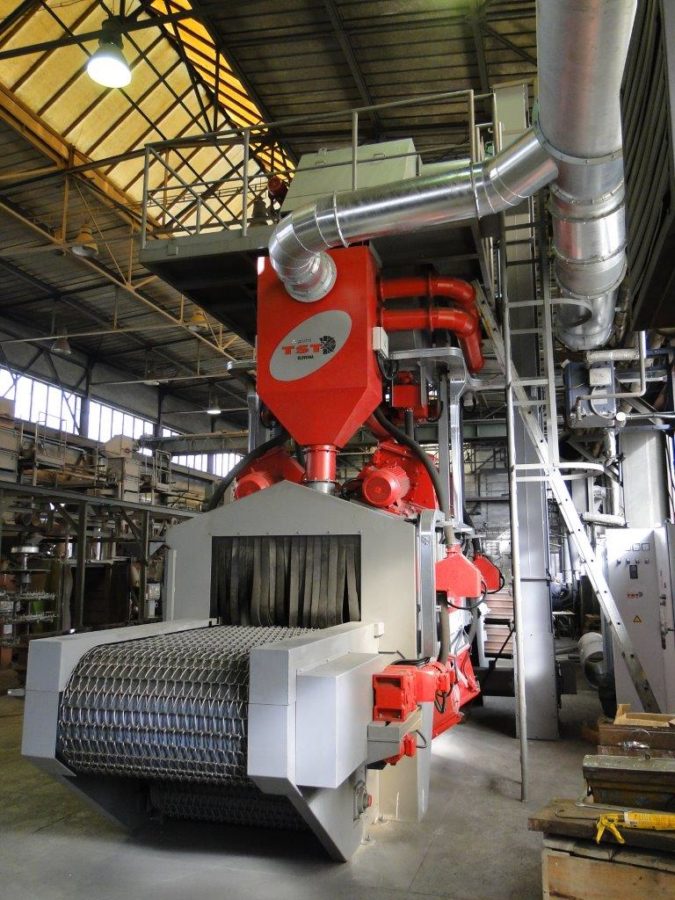

Verkkoratasingot
Verkkoratasinkoja käytetään yleensä valujen, takeiden, lämpökäsiteltyjen kappaleiden ja hitsattujen rakenteiden sinkoukseen. Kappalepainot voivat olla 1kg ja 100kg välillä. Verkkoratasinko on todella monikäyttöinen ja sillä voidaan käyttää kaavaushiekan poistoon valuista, maalinpoistoon, hitsisaumojen viimeistelyyn, oksidikerrosten poistoon, jäysteenpoistoon, ruosteenpoistoon ja pinnan esikäsittelyyn ennen jatkokäsittelyä. Verkkoratasinkoja käytetään myös betonisten pihakivien pinnan tekstuurin viimeistelyyn.
Singottavat kappaleet laitetaan verkkoradalle joka kulkee singon läpi teräsrae suihkun läpi. Eri kulmiin asennetut suurteho heittoyksiköt varmistavat tasaisen ja tehokkaan puhdistuksen. Singon runko on suojattu kulutuskestävillä mangaanilevyillä ja sinkokammio on tuplasuojattu mangaani- ja valukulutuslevyillä. Kustannustehokkuutta lisää jatkuvakiertoinen teräshiekan kierrätysjärjestelmä sekä tehokkaat kulutuskestomateriaaleilla varustetut uuden teknologian sm@rt-suurtehosinkoturbiinit.
Singon koko, kuljetinhihnan pituus, sinkopyörien lukumäärä ja tehot valitaan aina tapauskohtaisesti. Valu- tai keernahiekkaa sisältävien valujen puhdistukseen sinko varustetaan aina tärykuljettimella, seularummulla ja magneettierottelijalla. Vakiona singoissa on PLC kosketusnäyttöohjaus resepteillä ja vikadiagnostiikalla, automaattikäyttötila ja käsikäyttötila, automaattinen sinkouksen käynnistys, taajuusmuuttajaohjattu verrokuljetinrata. Optiona tarjoamme lastaus- ja purkualueen kuljettimet, sivuttaissiirrot , sinkopyörien taajuusmuuttajaohjaukset ja kulutuskestomaton verkon tilalle.
Mallisto
| Singon tyyppi | KTP-600 | KTP-800 | KTP-1000 | KTP-1000 MS | KTP-1250 | KTP-1250 MS | KTP-1500 | KTP-1500 MS |
|---|---|---|---|---|---|---|---|---|
| Kappaleiden max mitat ø x b (mm) | 600×400 | 800×500 | 1000×500 | 1000×500 | 1250×600 | 1250×600 | 1500×600 | 1500×600 |
| Heittoyksiköt | 4 | 4 | 4 | 8 | 4 | 8 | 4 | 8 |
| Heittoyksiköiden teho (kW) | 7.5 | 11 | 15 | 11 | 15 | 11 | 15 | 11 |
| Kokonaisteho (kW) | 37 | 53 | 71 | 101 | 73 | 103 | 75 | 105 |
| Poistoilma (m3/h) | 4000 | 6000 | 8000 | 12000 | 18000 | 18000 | 15000 | 22000 |
| Singon korkeus (mm) | 4900 | 5100 | 5300 | 6900 | 5600 | 7200 | 6000 | 7600 |
| Singon leveys (mm) | 3100 | 3300 | 3600 | 4600 | 4100 | 5100 | 4500 | 5600 |
| Singon pituus (mm) | 7500 | 9500 | 9500 | 10500 | 10500 | 12500 | 10500 | 12500 |
| Perustus pituus (mm) | – | – | – | 9500 | – | 11500 | 2500 | 11500 |
| Perustus leveys (mm) | – | – | – | 5000 | – | 5500 | 5000 | 6000 |
| Perustus syvyys (mm) | – | – | – | 1500 | – | 2000 | 700 | 2500 |
Lukuisat asennukset ja referenssit puhuvat puolestaan!
Ota yhteyttä, olemme alan ammattilaisia!
