Täryhiomakoneet ja kuivaimet

Täryhiomakoneet

Toimitamme saksalaisen Walther Trowal:n täryhiomakoneita, kiillotusrumpuja, kuivaimia sekä vedenpuhdistuslaitteistoja.

Täryhiontakoneita löytyy useita eri malleja; pyörötäryjä, ruuhitäryjä, läpivirtaustäryjä sekä uuden teknologian turbotäryjä.

Trowalin testilabrassa voimme tehdä testitärytykset asiakkaiden työkappaleille, jonka jälkeen valmistajan asiantuntijat suosisittelevat oikeat täryt, kivet ja kemikaalit.

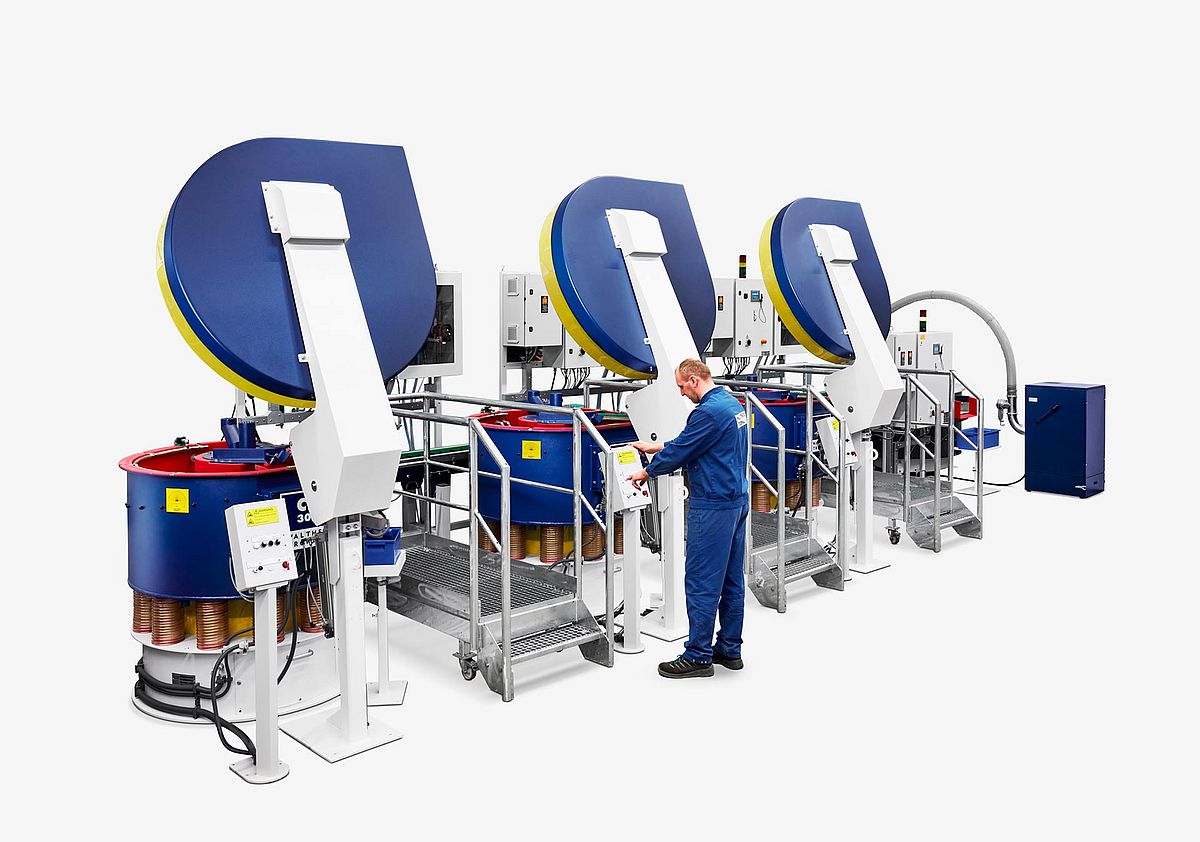

Pyörötäryhiomakoneet

Yleismalliset pyörötäryt kaiken tyyppisten kappaleiden täryhiontaan
Jäysteenpoistoon, reunapyöristykseen, kiillotukseen
CF-sarja, CB-sarja, CD-sarja, CM-sarja, MV-sarja
Rumpujen koot 100 – 1800 litraa
Kapasiteetti 70 – 1050 litraa
Automatisoitavissa kokonaisiksi tuotantolinjoiksi

Tekniset tiedot

Lataukset

Tekniset tiedot

Pyörötäryhiomakone	CF 100 / CB 100	CF 200 / CB 200	CF 300 / CB 300	CF 400 / CB 400	CF 600 / CB 600	CF 800 / CB 800	CF 1200 / CB 1200
Tilavuus (l)	100	200	300	400	600	800	1,200
Käyttötilavuus (l)	83	125	190	260	345	470	700
Suurin kappalekoko (mm)	160	170	220	260	270	315	335
Erottelualue (cm²)	1,960	2,190	2,710	3,270	4,000	4,900	6,300
Paino (kg)	510	740	1,020	1,190	1,435	2,110	2,650
Teho @ 1,500 RPM CF sarja	1,2 kW	2,6 kW	2,6 kW	2,6 kW	4.0 kW	6.0 kW	8.0 kW
Teho @ 1,500 RPM CB sarja	2.2 kW	4.0 kW	4.0 kW	4.0 kW	7.0 kW	8.0 kW	11.0 kW
Nopeus (RPM) CF sarja	1000 / 1500	1000 / 1500	1000 / 1500	1000 / 1500	1000 / 1500	1000 / 1500	1000 / 1500
Nopeus (RPM) CB sarja	Säädettävissä 1800	Säädettävissä 1800	Säädettävissä 1800	Säädettävissä 1800	Säädettävissä 1800	Säädettävissä 1800	Säädettävissä 1800
Sentrifuuginen teho (N)	21500	49000	49000	49000	82000	100000	142000

Lataukset

Keskipakovoima turbotäryhiomakoneet, solut ja linjastot

Markkinoiden tehokkaimmat ja nopeimmat täryt jäysteenpoistoon ja reunapyöristykseen
Epäkeskoteknologia tarjoaa jopa 10-kertaa pyörötäryjä tehokkaan tärytyksen
TT…A/2C-sarja, TT…SM-sarja, TT…B-sarja
Rumpujen koot 25 – 520 litraa
Kapasiteetti 3 – 400 litraa
Automatisoitavissa omaksi tuotantosoluksi kippilaitteineen

Tekniset tiedot

Lataukset

Tekniset tiedot

Turbotäry	TT 25	TT 45	TT 60-B	TT 90-B	TT 140-B
Tilauvuus (l)	25	45	60	90	140
Käyttötilavuus (l)	3–18	5–28	6–40	8–60	14–100
Maljan materiaali	Polyuretaani	Teräs / Polyuretaani	Teräs / Polyuretaani	Teräs / Polyuretaani	Teräs / Polyuretaani
Teho (kW)	1,5	2,2	4	4	11
Nopeus (RPM) @ 50 Hz	235	235	213	213	178

Turbotäry tupla panostus	TT 60-A/2C	TT 90-A/2C	TT 140-A/2C	TT 280-A/2C	TT 520-A/2C
Tilauvuus (l)	60	90	140	280	520
Käyttötilavuus (l)	6–40	8–60	14–100	28–200	50–400
Maljan materiaali	Teräs / Polyuretaani	Teräs / Polyuretaani	Teräs / Polyuretaani	Teräs / Polyuretaani	Teräs / Polyuretaani
Teho (kW)	4	4	11	15	30
Nopeus (RPM) @ 50 Hz	213	213	179	181	145
Erottelualue (m²)	0.5	0.5	0.5	0.8	0.8

Lataukset

Ruuhitäryt

suurten kappaleiden sekä yksittäisten kappaleiden täryhiontaan
Jäysteenpoistoon, reunapyöristykseen, kiillotukseen
TFM-sarja, TMV-sarja
Kapasitteeti 15 – 3300 litraa

Tekniset tiedot

Lataukset

Tekniset tiedot

Trowal TFM sarja	49/21	58/32	83/37	110/46	165/46	120/56	220/56	120/91	150/125	210/150
Teho (kW)	1×0,25	1×0,25	1×1,0	1×2,0	2×2,0	1×3,5	2×3,5	1×4,5	1×7,0	2×7,0
Teho kuulakiillotus versio (kW)	1×0,75	1×0,75	1×1,0	1×3,0	2×3,5	1×7,0	2×7,0	n.a.	n.a.	n.a.
Vuorauksen paksuus (mm)	10	12	15	20	20	22	22	25	25	25
Käyttötilavuus (l)	15	42	80	165	250	270	485	700	1650	3300
Maljan mitat lxs (mm)	490×210	580×320	830×370	1100×460	1650×460	1200×560	2200×560	1200×910	1500×1250	2100×1500

Trowal TMV sarja	175/41	260/41	345/41	175/55	260/55	345/55	175/65	260/65	345/65	175/85
Teho (kW)	4	7,5	7,5	5,5	7,5	11	7,5	11	15	11
Teho kuulakiillotus versio (kW)	7,5	11	15	11	15	18,5	15	n.a.	n.a.	22
Vuorauksen paksuus (mm)	15	15	15	22	22	22	25	25	25	25
Käyttötilavuus (l)	210	310	410	375	555	735	525	775	1030	895
Maljan mitat lxs (mm)	1750×410	2600×410	3450×410	1750×550	2600×550	3450×550	1750×650	2600×650	3450×650	1750×850

Lataukset

tmv Walther_Trowal_0112015_300dpi_Detail_1

3d tulostettujen kappaleiden jälkikäsittely

Trowal on kehittänyt erityisesti 3d tulostettujen kappaleiden loppukäsittelyyn AM2 multivibrator täryn
Tulostusjälkien ja sintrattujen metallijauhe jäämien poisto, esihionta, loppuhionta, kiillotus
Maljan pohjalla magnetisoitu kappaleiden kiinnitys, ei kappaleiden osumista toisiinsa
3 säädettävää tärymoottori jotka varmistavat tehokkaan ja tasaisen hionnan
Multivibrator AM2-sarja
Hiomakivien panostus 310kg muovi, 470kg keraaminen
Kapasiteetti 260 litraa

csm_Geglaettete_Blades_fuer_die_Luftfahrt_6c8ed0343a

csm_Geglaetteter_Ansaugstutzen_c78649be20

csm_Geschliffene_Blisk-Segmente_413ae5bf58

csm_Topologieoptimierte_Halterung__vorgeschliffen_und_poliert_f60ff149f8

csm_Topologieoptimierte_Luftfahrt_Halterung__vorgeschliffen_und_poliert_7f7c04eee2

csm_Vorgeschliffene_und_geglaettete_Duesen_50434f6aab

csm_Geschliffenes_und_poliertes_Ohrpasstueck_eines_Hoergeraetes_822c72bbb9

Läpiajettavat jatkuvavirtaustäryt

Suurten sarjojen jatkuvatoimiset täryhiomakoneet
Purseenpoistoon, hiontaan, rasvanpoistoon
AV-sarja, MC-sarja
Kapasiteetti 50 – 2000 litraa
Prosessiaika 5 – 25min
Automatisoitavissa kokonaiseksi tuotantolinjaksi

Kiillotusrummut

Kiillotusrummut viimeistely hiontaan ja loppukiillotukseen
Minirummut erittäin pienten kappaleiden täryhiontaan ja kiillotukseen
A-sarja, E5-sarja
Kapasiteetti 3 – 100 litraa

Kuivaimet

Täryhiottujen kappaleiden kuivaukseen, puhdistukseen ja loppukiillotukseen
Lämmitetty ilma ja kuivausaine, kuten maissi, kuivaa hellävaraisesti työkappaleet
G-sarja, DLT-sarja, BF-HL-sarja
Integroitavissa täryhiomakoneisiin
